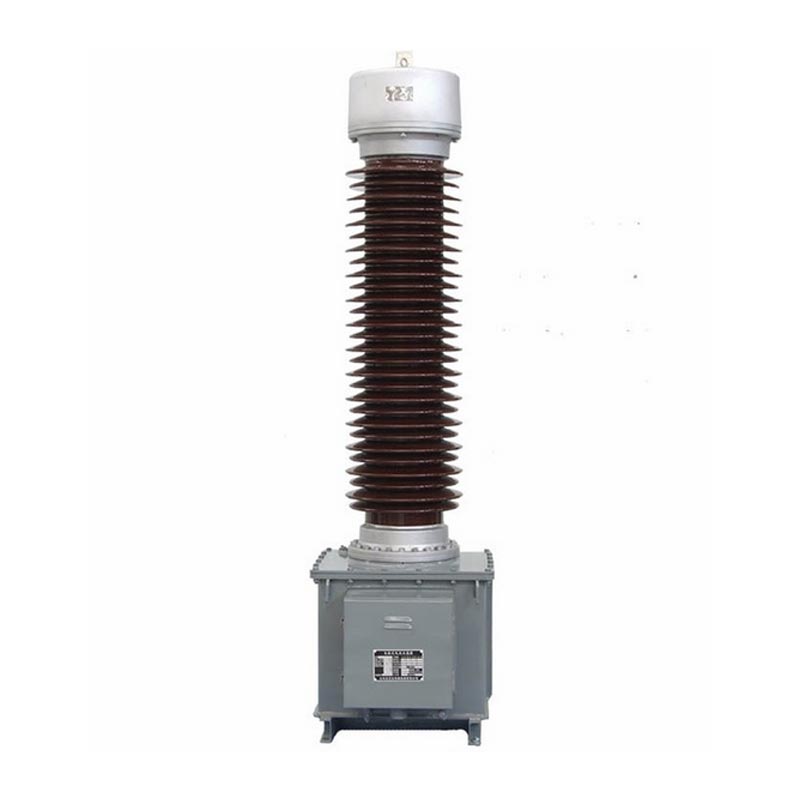

110 kV virtamuuntaja

Usune LB6-110 kV virtamuuntaja on ulkokäyttöön tarkoitettu erittäin tarkka virrantunnistin, joka on sovitettu keski- ja korkeajännitetehoon ristikot. Se ottaa käyttöön modulaarisen rakenteen ja usean ryhmän toisiokäämin suunnittelun. Kytkentätapaa voidaan säätää kautta ulkoiset liitäntälevyt ylemmässä öljynpaisuntasäiliössä, mikä mahdollistaa joustavan vaihdon kahden virtasuhteen välillä eri käyttöolosuhteiden nykyiset havaitsemis- ja vikasuojaustarpeet.

Tämä tuote on GB/T20840.2-2014 kansallisen standardin ja IEC:n kansainvälisten sähköteknisten standardien mukainen. Se sisältää vakio-, korkeus- ja saastumista kestäviä malleja, jotka tarjoavat erinomaisen mittauksen ja suojan tarkkuus. Se sopii sekä tavanomaisiin että ankariin ulko-olosuhteisiin, ja se on valtavirran tukilaite kotimaiset 110 kV sähkönsiirto- ja jakelujärjestelmät.

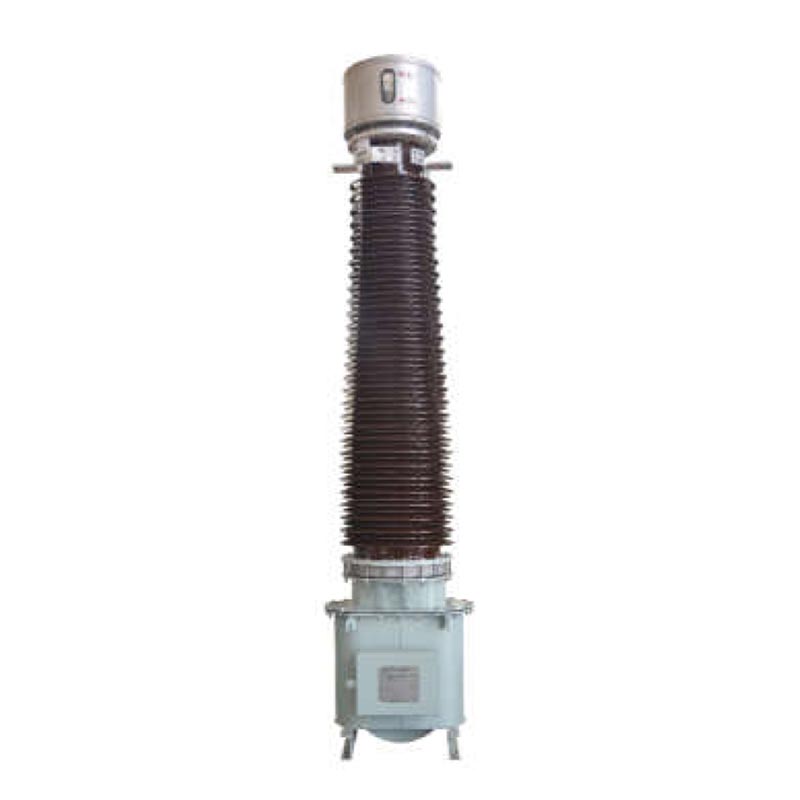

LB6-110kV Kapasitiivinen virtamuuntaja

Malliselitys ja sovellettavat käyttöehdot

1. Mallikoodin merkitys

Täydellinen tuotemalli on LB6-110kV (tarkkuusyhdistelmä + virtasuhde), selkeällä ja standardoidulla segmentoidulla selitykset:
- Perusmalli: L virtamuuntajalle, B suojatasolle, 6 mallisarjanumerolle, 110 nimellisjännitteelle 110 kV, W2 toissijaiseen saastumisenestosuunnitteluun
- Tarkkuusluokan yhdistelmä: Tukee useita käämiyhdistelmiä, kuten P/P/P/0.5 ja P/P/0.2, mukaan lukien 0.2/0.5 tasomittauskäämit ja 5P/10P tasosuojakäämit, jotka tasapainottavat erittäin tarkan mittauksen ja luotettavan vian suojaa.
- Virtasuhteen määritys: Merkitty 2*a/c, tukee kahden virtasuhteen vaihtoa, sarjaliitäntä on a/c, Rinnakkaisliitäntä on 2*a/c, ensiövirta kattaa 2×50A~2×1000A, toisiovirta on 1A/5A täysi määritys

2. Sovellettavat käyttöehdot

- Ympäristön lämpötila: Soveltuu käyttöolosuhteisiin -25 ℃ - +40 ℃, päivittäinen maksimilämpötila +30 ℃. Erittäin matalan lämpötilan vaatimukset voidaan räätälöidä ja neuvotella.
- Korkeus: Vakiomalli, joka sopii korkeuksiin ≤1000m; GYW-korkeusmalli, joka sopii korkeuksiin ≤4000m.
- Ympäristön huomioon ottava sopeutuvuus: Vyörymisetäisyys valittavissa välillä 16mm/KV - 31mm/KV, sopii erilaisiin skenaarioihin mukaan lukien tavanomaiset, rannikkoalueiden korroosiosuojat ja korkean korkeuden likaantumisenestosovellukset.

Rakenteelliset ominaisuudet

1.Optimoitu eristysjärjestelmä

Käyttää kapasitiivista öljy-paperieristystekniikkaa, jossa korkeajännitekaapelipaperi käärii ensiökäämin ytimen. Siinä on monikerroksinen kondensaattorin suojakerros, jonka sisäkerros on kytketty korkeajännitteeseen ja ulompi kerros maadoitettu, mikä johtaa tasaiseen sähkökentän jakautumiseen ja merkittävästi parantuneeseen eristysturvallisuuteen marginaali.

2. Luotettava käämirakenne

Ensiökäämillä on U-muotoinen rakenne. 2×400A ja sitä pienemmät mallit käyttävät paperilla käärittyä litteää kuparilankaa, kun taas 2×500A ~ 2×1000A mallit käyttävät kaksinkertaisia puoliympyrän muotoisia alumiiniputkia, jotka tarjoavat vahvan virrankantokyvyn. The käämitys on jaettu kahteen osaan, joissa on neljä liitintä, mikä mahdollistaa joustavan kytkennän kahden virtasuhteen välillä.

3. Täysin suljettu suojasuunnittelu

Yläosaan on asennettu metallinen paisuntasäiliö, joka kompensoi automaattisesti paisunta- ja supistumista. lämpötilamuutosten aiheuttama muuntajaöljyn tilavuus eristää sen sisäisestä ja ulkoisesta ilmasta, estää kosteuden ja öljyn vanheneminen ja laitteiden käyttöiän pidentäminen.

4. Kätevä asennus ja huolto

Säiliön pohjassa valmiiksi poratut nostoreiät helpottavat laitteiden nostamista; useat maadoituspultit varmistavat laitteiden ja toisiokäämien luotettava maadoitus; kytkentärasia on varustettu erityisillä puristimilla standardoitu ja turvallinen johdotus.

Tekniset ydinparametrit

1. Nimelliset parametrit

Nimelliskäyttöjännite 110kV, maksimikäyttöjännite 126kV, nimellistaajuus 50Hz, napaisuus vähennetään.

2. Eristyksen kestojännitetaso

Sisäinen eristys primääristä toisioon ja maahan 185kV/1min, toisio maadoitukseen 3kV/1min; ulkoinen eristys kuivatestijännite 230kV, märkätestijännite 185kV, korkean korkeuden saastumisenesto salamaimpulssin kestojännite huippu saavuttaa 560 kV.

3. Tarkkuussuorituskyky

0,2/0,5-luokan mittausvirhe, minimaalinen vaihe-ero, täyttää korkean tarkkuuden mittausvaatimukset; matala komposiitti virhe 5P/10P suojaustasolle, mikä mahdollistaa nopean reagoinnin verkon vikavirtoihin.

4. Oikosulkuvastuksen suorituskyky

Lämpöstabiilisuusvirta 5,3KA ~ 45KA, dynaaminen stabiilisuusvirta 13KA ~ 115KA, kestää verkkoa oikosulkuiskuja ja vahvaa toiminnan vakautta.

Varsinaiset suunnittelusovellukset:

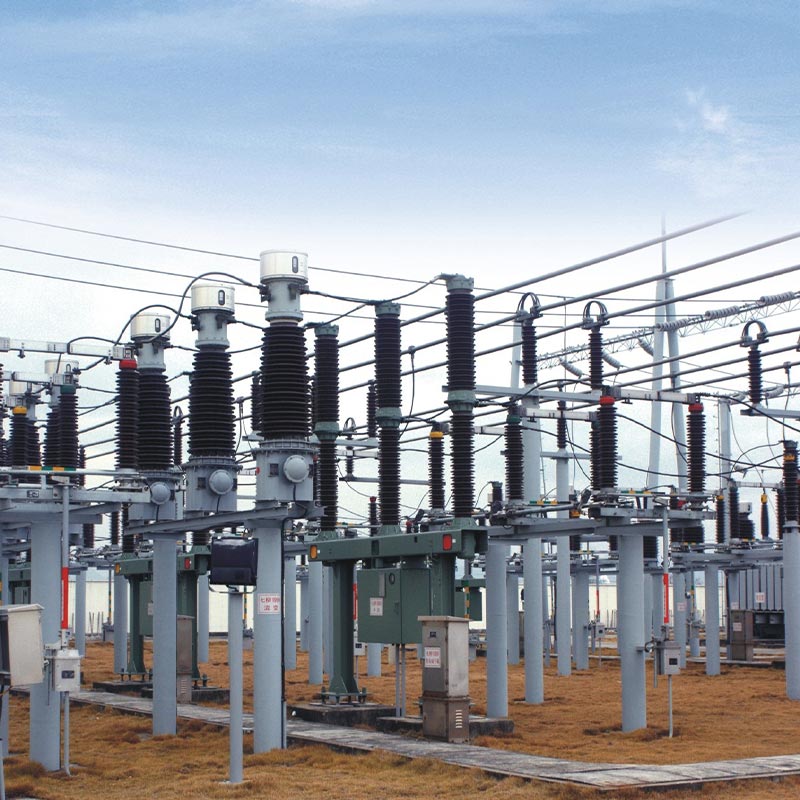

Tapaus: Zhejiangin 110 kV kaupunkien ala-aseman päivitysprojekti

Vuonna 2024 Zhejiang Jiaxingin esikaupunkien 110 kV:n sähköaseman päivitysprojekti sisälsi 32 Usunen massaoston. LB6-110kV-2×300/5 (5P30/5P30/0.5) virtamuuntajat. Sijaitsee teollisuusklusterissa suurella kuormalla vaihteluiden vuoksi projekti vaati erittäin korkeaa mittaustarkkuutta ja suojausherkkyyttä. Käyttöönoton jälkeen, Laitteisto pystyy keräämään tarkasti väylän virtatietoja, mikä mahdollistaa reaaliaikaisen kuormituksen seurannan ja nopean vikalaukaisun. Vuosittaiset käyttötiedot osoittavat, että mittausvirhe on paljon alle kansallisen standardin rajan ja suojauksen toimenpiteet ovat tarkkoja ja luotettavia, mikä ratkaisee täysin vanhojen laitteiden mittausepätarkkuudet.

Asennus-, käyttö- ja huoltotiedot

1. Asennusta edeltävä tarkastus

Ennen asennusta on tarkastettava silmämääräisesti viat, kuten vaurioituneet posliiniholkit, öljy vuodot ja yhteensopimattomat nimikilven parametrit; varmista, että paisuntalaitteen öljytaso vastaa ympäristön lämpötilaa ja lisää laadukasta muuntajaöljyä (sähkövoima ≥45kV), jos öljytaso on alhainen.

2. Asennusvaatimukset

Laitteita on kuljetettava ja nostettava pystysuorassa koko prosessin ajan kuljetuskallistuksella ≤15°. Nosto on sallittu vain alempien nostoreikien kautta; rasitus posliiniholkkeihin ja öljyyn konservaattori on ehdottomasti kielletty. Suurin vaakasuuntainen vetovoima ensisijaisessa navassa P1 on ≤2000N ja P2:ssa se on ≤3000N; laitteen runko ja suojakerros on maadoitettava luotettavasti käyttöturvallisuuden varmistamiseksi.

3. Käyttö- ja huoltosäännöt

Käytön aikana toisiokäämi ei saa olla auki, jotta vältetään suurjänniteriskit ja laitevauriot. Täysin tiivis rakenne ei vaadi huoltoa normaaleissa käyttöolosuhteissa. Tarkista laitteen puhtaus posliiniholkki ja öljytaso neljännesvuosittain. Jos tiiviste on vaurioitunut tai eristys on kostea, palauta laite takaisin tehtaalla tyhjiökuivausta ja öljynvaihtoa varten välittömästi.

4. Säilytysvaatimukset

110 kV virtamuuntaja on säilytettävä kuivassa, hyvin ilmastoidussa tilassa, vältettävä suoraa auringonvaloa ja sadetta. Pohja öljysäiliön tulee olla vähintään 50 mm maanpinnan yläpuolella ja varastointilämpötilan tulee olla vähintään -30 ℃. jälkeen vuoden varastointi, eristysvastus ja dielektrinen häviökerroin tulee testata säännöllisesti. Jos maali irtoaa pitkäaikaisen varastoinnin jälkeen, uudelleenmaalaus tulee tehdä viipymättä.

LB 6 - 110 kV ulkonäkö ja asennusmitat

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Q1: Kuinka vaihtaa kaksoisvirtasuhde LB6-110 kV virtamuuntajassa?

Laitteita ei tarvitse vaihtaa. Säädä vain yläöljyn ulkoisen liittimen kytkentätapa konservaattori: kun ensiökäämit on kytketty sarjaan, perusvirtasuhde on a/c; kun se on kytketty sisään rinnakkain, se on kaksinkertainen virtasuhteeseen 2*a/c. Käyttö on yksinkertaista eikä vaadi erikoislaitteita, mukautuva erilaisiin kuormitusolosuhteisiin, mikä vähentää tehokkaasti laitteiden vaihtokustannuksia.

Q2: Mitä eroja on vakio-, saastumisenesto- ja korkean korkeuden mallien välillä?

Näillä kolmella mallilla on sama ydinsähköteho, ja rakenteelliset optimoinnit on räätälöity yksilöllisesti skenaariot: ① Vakiomalli soveltuu tavanomaisiin ympäristöihin jopa 1000 metrin korkeuteen asti, jossa on ryömintä etäisyys 16mm/KV; ② W2-saastumisenestomalli sopii rannikkoalueille ja teollisuuden saastuneille alueille, virumisetäisyys 20 mm/KV ja parannettu korroosion- ja saastumiskestävyys; ③ GYW-korkeusmalli on sopii korkeille alueille jopa 4000 m korkeudelle, maksimiryömintäetäisyys 31mm/KV, ja kestää matalaa ilmaa paineen ja voimakkaan ultraviolettisäteilyn ympäristöissä.

Q3: Mitkä ovat tärkeimmät turvatoimenpiteet laitteiden pitkäaikaisessa käytössä?

Ensinnäkin toisiokäämiä on käytettävä kuormitettuna tai oikosuljettuna; avoimet piirit ovat ehdottomasti kiellettyjä estääksesi korkeajännitekatkoksia ja henkilövahinkoja. Toiseksi varmista liitoksen luotettava maadoitus laatikko ja öljysäiliön pohjamaadoituspultti ja että maadoitusjohto täyttää vaatimukset staattisen sähkön välttämiseksi sähkön kertymistä. Kolmanneksi normaalin käytön aikana suljetun rakenteen purkaminen ja mielivaltainen näytteenotto ovat kielletty. Testaa säännöllisesti eristehäviön ja osittaisen purkauksen tiedot varmistaaksesi vakaan eristyskyvyn.

Tuotteen edut ja palvelutakuu

Ammattimaisena suurjännitelaitteiden valmistajana ja toimittajana Kiinassa Usune Electricin LB6-110 kV virtamuuntajalla on merkittäviä etuja: standardoitu tehdastuotanto, tiukasti kotimaisten ja kansainvälisten vaatimusten noudattaminen. alan standardit, jotka takaavat vakaan tarkkuuden ja vahvan sopeutumiskyvyn ympäristöön; ja täysin sinetöity, huoltovapaa muotoilu, mikä vähentää merkittävästi myöhempiä käyttö- ja ylläpitokustannuksia. Yhtiö tarjoaa a yhden luukun palvelu, mukaan lukien valinta ja räätälöinti, tekninen opastus, asennus paikan päällä ja jälkimyynti huolto. Parametrit voidaan optimoida projektin tarpeiden mukaan, mikä takaa luotettavan turvallisuuden ja 110 kV sähköverkkojärjestelmän vakaa toiminta.
