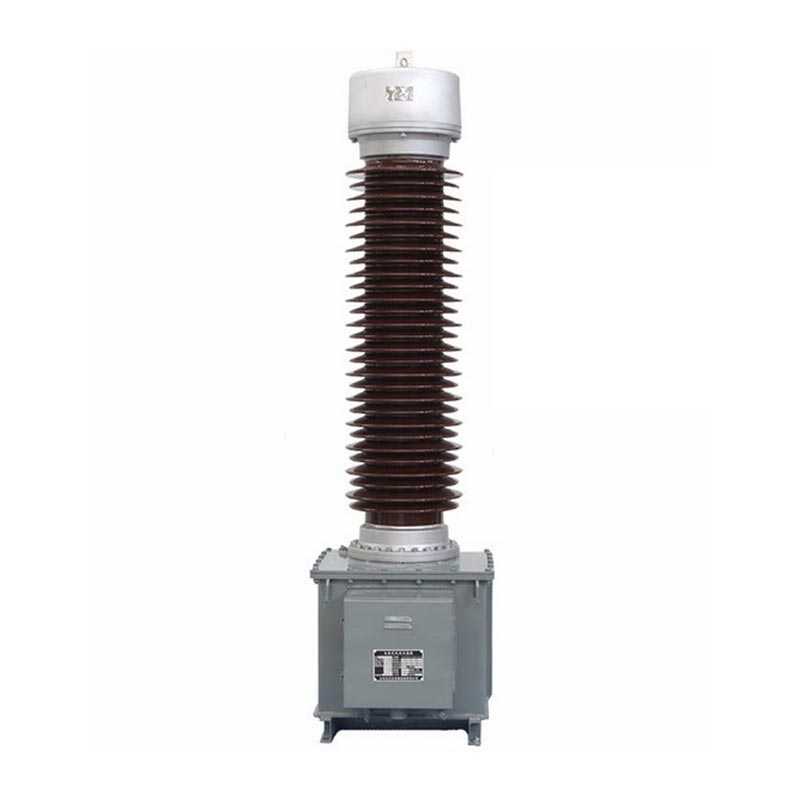

Ulkoinen virtamuuntaja

LB6-110kV kapasitiivinen ulkovirtamuuntaja on Zhejiang Yousenin ydinkorkeajännitetukilaite Sähköinen. Se on suunniteltu erityisesti monimutkaisiin ulkokäyttöön, ja siinä on täysin suljettu öljypaperi eristysöljyllä upotettu rakenne, nimelliskäyttöjännite 110 kV, suurin käyttöjännite 126 kV ja on Yhteensopiva 50Hz/60Hz AC-sähköverkkojen kanssa, täyttää nollapisteen ei-tehokkaasti maadoitetun toimintavaatimukset järjestelmät.

Tämä tuote integroi mittaus- ja suojaustoiminnot, varustettuna 0,2-luokan ja 0,5-luokan mittauskäämeillä ja 5P/10P suojakäämit. Se tukee kahta muunnossuhdetta sarja- ja rinnakkaiskytkentään, primäärivirran kattavuus 2×50A–2×1000A ja toisiolähtö 1A/5A. Hyödynnä tarkkuusvalmistusta prosesseja hyvämaineisessa tehtaassa, tuotteella on erinomainen sopeutumiskyky ympäristöön: vakiomalli on sopii alle 1000 metrin korkeuteen, kun taas GYW-korkeusmalli voi toimia vakaasti 4000 metrin korkeudessa. Se on laajalti käytetään kaupunkien ja maaseudun sähköasemissa, teollisuuden ja kaivosteollisuuden sähköntoimituksissa sekä uusissa energiantuotantoskenaarioissa.

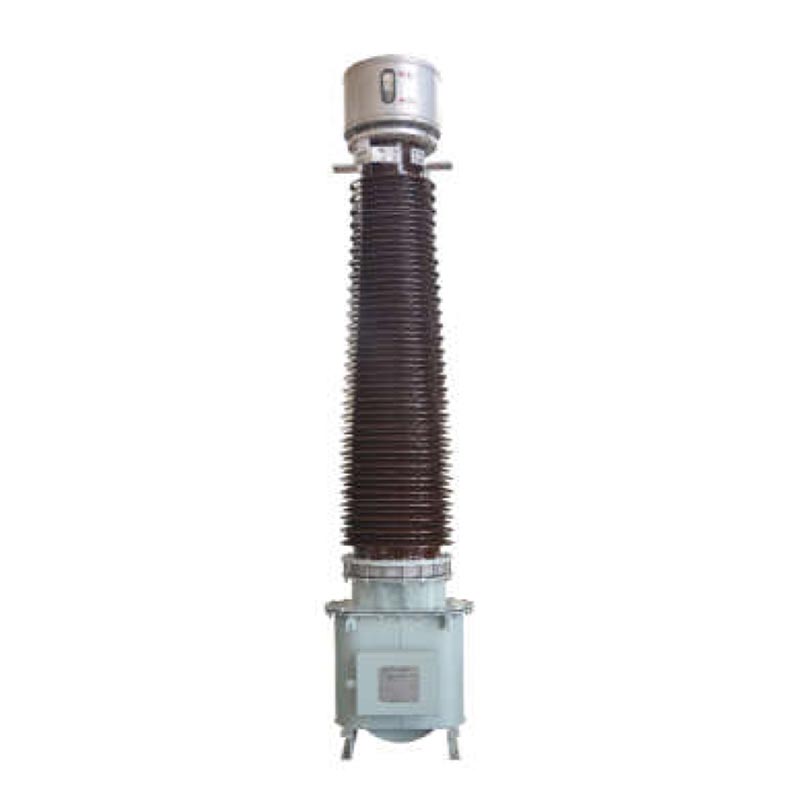

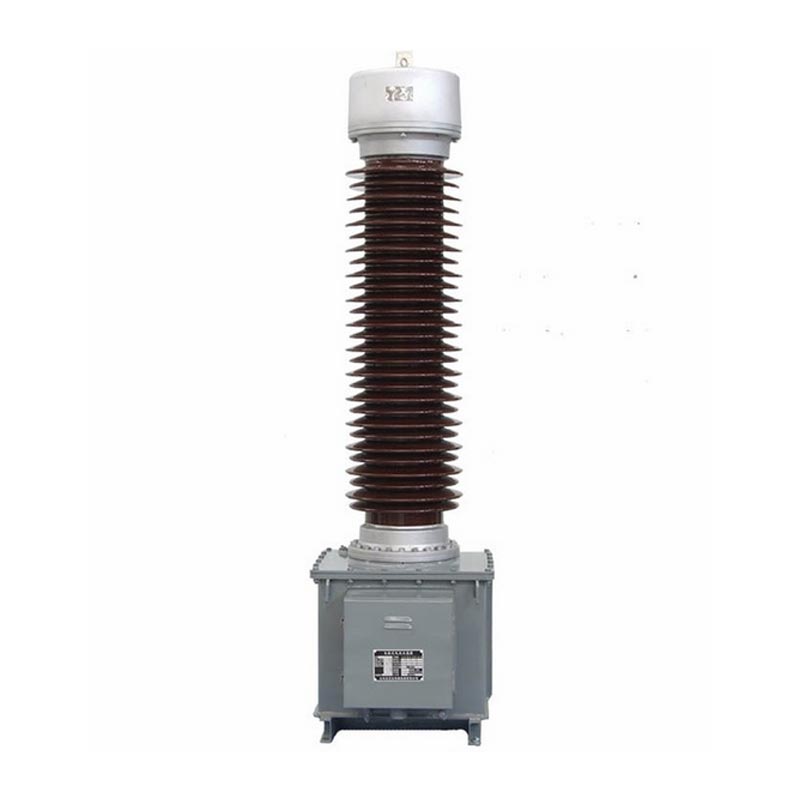

LB6-110kV Kapasitiivinen virtamuuntaja

Mallin selitys ja käyttöehdot

1. Malliparametrin selitys

Ulkovirtamuuntajan täydellinen mallinumero on LB6-110kV P/P/P/0.5ab/c, jaettu kolmeen ytimeen määritelmät:
- Perusmalli: L tarkoittaa virtamuuntajaa, B tarkoittaa suojaustasoa, 6 osoittaa mallin sarjanumeron, 110 osoittaa nimellisjännitetason ja W2 edustaa toissijaista saastumisenestokonfiguraatiota.
- Tarkkuusyhdistelmä: Sisäänrakennettu neljä toisiokäämien sarjaa, mukaan lukien yksi 0,5-luokan mittauskäämi ja kolme P-luokan suojakäämiä, jotka tukevat erilaisia tarkkuusyhdistelmiä mukautumaan erilaisiin mittauksiin ja suojauksen tarkkuusvaatimukset.
- Virtasuhde: Merkitty 2*a/c, tukee kaksoissuhteen vaihtoa. Suhde on ilmastointi, kun öljyn paisuntasäiliö on ylempi ulkoinen liitin on kytketty sarjaan ja 2*a/c, kun se on kytketty rinnan. Paikan päällä tehty johdotus mahdollistaa helpon vaihtaminen.

2. Vakiokäyttöehdot

- Ympäristön lämpötila: korkeintaan +40 ℃, vähintään -25 ℃, päivittäinen keskimääräinen korkeintaan +30 ℃; Erittäin alhaiset lämpötilaolosuhteet voivat räätälöidä ja neuvotella.
- Asennuskorkeus: Vakiotyyppi ≤1000m; LB6-110 GYW High Altitude -tyyppi ≤4000m.

Tuotteen rakenteelliset ominaisuudet

1. Käämitys ja eristysrakenne

Ensiökäämillä on U-muotoinen rakenne. 2×400A ja sitä pienemmät tekniset tiedot käyttävät paperieristettyä litteää kuparia lanka, kun taas 2×500A–2×1000A:n tekniset tiedot käyttävät kaksiosaisia puolipyöreitä alumiiniputkia. Ydin käyttää a kapasitiivinen öljy-paperieristysprosessi, jossa korkeajännitekaapelipaperi kääri pääeristeen. Useita kerroksia kondensaattorin suojaus luo tasaisen sähkökentän, jossa sisäkerros on kytketty korkeaan jännitteeseen ja ulompi kerros maadoitettu, mikä parantaa merkittävästi eristysturvallisuutta. Ensiökäämi on jaettu kahteen osaan neljä liitintä, jotka liitetään yläöljysäiliöön helpottamaan suhteen vaihtamista.

2.Sealed Protection Design

Päälle on asennettu metallinen laajennin, joka kompensoi automaattisesti eristävän öljymäärän aiheuttamia muutoksia lämpötilavaihtelut, eristää ilmaa ja estää öljyn kosteuden aiheuttamaa vanhenemista, mikä pidentää laitteiden käyttöikää. Expanderissa on sisäänrakennettu öljytason tarkkailuikkuna öljytason reaaliaikaista seurantaa varten. Kaikki toissijainen liittimet ja ensiösuojausliittimet on kytketty keskitetysti öljysäiliön kytkentärasiaan, mikä varmistaa standardoidut johdotukset ja vahvat häiriönestoominaisuudet.

3. Turvallinen asennusrakenne

Öljysäiliö on hitsattu korkealaatuisista teräslevyistä, joiden pohjassa on valmiiksi poratut nostoreiät vakauden takaamiseksi yleisnosto. Kytkentärasia ja öljysäiliö on varustettu maadoituspulteilla luotettavuuden varmistamiseksi toisiokäämin ja koko yksikön maadoitus. Tuotteessa on alennettu napaisuus; kun ensisijainen virta P1 tulee ja P2 lähtee, toisiovirta lähtee S1/S2/S3:n kautta alan standardien johdotuksen mukaisesti logiikkaa ja helpottaa käyttöönottoa paikan päällä.

Tekniset ydinparametrit

1. Sähköiset perusparametrit

- Nimelliskäyttöjännite: 110 kV; Suurin käyttöjännite: 126 kV
- Nimellinen taajuus: 50/60Hz; Napaisuus: Subtraktiivinen napaisuus
- Nimellinen ensisijainen virta: 2 × 50 A × 2 × 1000 A (saatavana useita eritelmiä)
- Nimellistoisiovirta: 1A, 5A
- Toissijainen lähtökapasiteetti: 15VA ~ 50VA (mukautuva muuntajasuhteeseen)

2. Tarkkuusvirhestandardit

- Mittausluokka (0,2/0,5): Virtavirhe ±0,2 %～±1,5 %, vaihe-ero 10′～90′, täyttää suuren tarkkuuden mittausvaatimukset.
- Suojausluokka (5P/10P): 5P-luokan virtavirhe ≤±1%, komposiittivirhe ≤5%; 10P-luokan yhdistelmävirhe ≤10 % luotettava suojaustoiminta järjestelmävian sattuessa.

3. Kestää jännite- ja eristysparametreja

- Tehon taajuuden kestojännite: 185kV/1min ensiö- ja toisiopiireille ja maahan; 3kV/1min varten toisiopiirit ja maahan; 5kV/1min ensisijaiselle suojalle maahan. Ulkoisen eristyksen kuivatesti: 230kV; märkä Testi: 185kV.
- Salamaimpulssin kestojännite: Sisäinen eristys 450kV; GYW2 korkean korkeuden saastumisenestotyyppi jopa 560kV.
- Virumisetäisyys: Vakiotyyppi ≥16mm/kV; saastumisenestotyyppi ≥31mm/kV asti, sopii ankariin ympäristöihin kuten rannikkoalueet, teollisuuden saastuminen ja korkeat korkeudet.

4. Oikosulkuvakausparametrit

Laitteella on erinomainen lämpö- ja dynaaminen stabiilisuus. 300-600A:n määrityksissä lyhytaikainen lämpöstabiilisuusvirta voi saavuttaa 31,5-45 kA, ja dynaaminen stabiilisuusvirta voi olla 80-115 kA, pystyy kestämään hetkellisiä oikosulkuvirtapiikkejä ja estämään laitevaurioita.

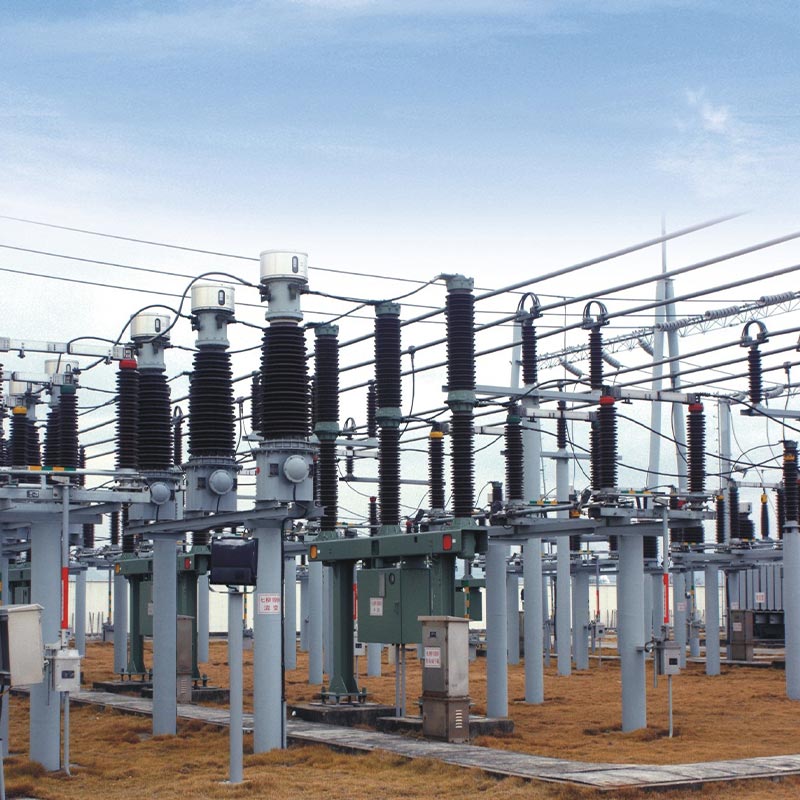

Reaalimaailman sovellustapaus

Usune LB6-110kV ulkovirtamuuntaja sovellettiin onnistuneesti 110kV sähköverkon sähköasemapäivitykseen hanke Itä-Kiinassa, vanhentuneiden laitteiden vaihtaminen ja ongelmien, kuten alhainen tarkkuus, huono sää, ratkaiseminen kestävyys ja säännöllinen huolto.

Hanke sijaitsee esikaupunkialueella teollisuuspuistossa, alueella, jolle on ominaista ympärivuotinen kosteus ja vähäisyys teollisuuden saaste, joka toimittaa sähköä useille valmistusyrityksille. Projektissa valittiin LB6-110kV GYW saastumista estävä korkean korkeuden malli (2×300/5A, 5P30/5P30/0.5S/0.2S tarkkuusyhdistelmä). Yli kahden vuoden jälkeen vakaan toiminnan ansiosta erittäin tarkat 0.2S/0.5S käämit takaavat tarkan mittauksen teollisuuskäyttäjille. useat suojakäämit mahdollistavat nopean reagoinnin verkon vaihteluihin ja pieniin oikosulkuvioihin, nolla väärää laukaisua ja nolla laukaisuvirhettä. Täysin suljettu rakenne kestää tehokkaasti kosteutta ja epäpuhtauksia korroosiota ilman öljyvuotoja tai eristeen ikääntymisongelmia, mikä vähentää myöhempää huoltotyötä yli 60 %, mikä varmistaa täysin tuotteen vakauden ja luotettavuuden ankarissa käyttöolosuhteissa.

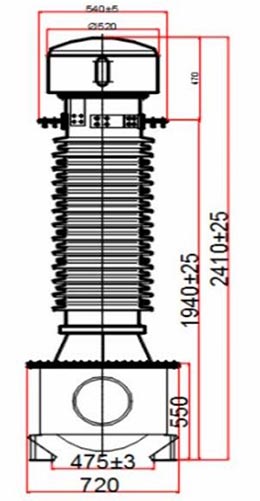

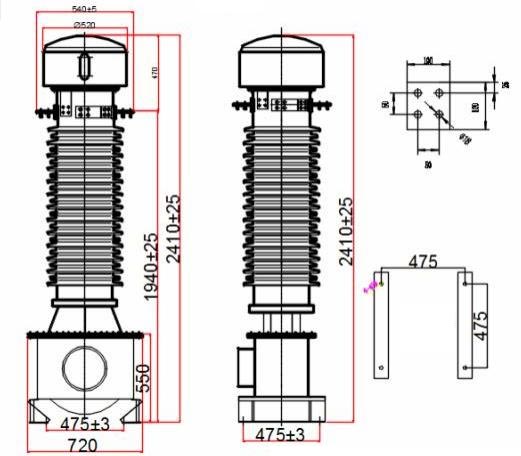

LB 6 - 110 kV ulkonäkö ja asennusmitat

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Q1: Kuinka vaihtaa kaksoisvirtasuhteen välillä paikan päällä?

Laitteita ei tarvitse purkaa. Vain yläöljyn ulkoisten liittimien johdotuskokoonpano konservaattori tarvitsee säätöä. Ensiökäämien sarjakytkentä on kantasuhde a/c; rinnakkaisliitäntä tuloksena on kaksinkertainen ensiövirtasuhde 2*a/c. Laitteet toimitetaan oletusarvoisesti rinnakkain; vain seurata kytkentäkaavio nopeaa vaihtoa varten ilman, että se vaikuttaa laitteen eristykseen tai käyttöikään.

Q2: Mitkä skenaariot sopivat erilaisille eristys- ja saastumisenestomalleille?

Vakiotyyppi (≥16mm/kV) soveltuu tasangoalueille, joilla on hyvät ympäristöt alle 1000 metrin syvyydessä; W saastumista estävä tyyppi (≥20mm/kV) soveltuu kaupunkien ja yleisiin teollisuuden saastumisskenaarioihin; GYW korkean korkeuden saastumisenestotyyppi (≥25mm/kV) soveltuu korkeille alueille alle 4000m; GYW2-tehostettu tyyppi (≥31mm/kV) on suunniteltu äärimmäiseen käyttöön olosuhteet, kuten rannikon suolasumu, raskas teollisuussaaste ja erittäin korkeat korkeudet, tarjoavat vahvempaa eristyksen ikääntymistä estävä suorituskyky.

Q3: Mitkä ovat ulkovirtamuuntajan tärkeimmät kunnossapitonäkökohdat?

Ensinnäkin toissijainen avoimen piirin toiminta on ehdottomasti kielletty korkeajännitteisen induktioriskin välttämiseksi. Toiseksi, suljettua rakennetta ei saa purkaa mielivaltaisesti; huoltovapaa käyttö on mahdollista normaalisti ehdot. Kolmanneksi dielektrinen häviö ja eristysresistanssi tulisi testata vuosittain, ja tietojen on oltava periaatteessa tehdasarvojen mukainen. Neljänneksi öljytasot on tarkastettava kausiluonteisesti ja pätevä muuntajaöljyä tulee lisätä heti, kun öljytaso on alhainen.

Tuotteen edut ja yhteenveto

Usune LB6 -sarjan 110kV/126kV ulkovirtamuuntaja, jossa on standardoitu muotoilu, vakaa suorituskyky ja vahva ympäristösopeutumiskyky, ratkaisee perinteisten laitteiden kipukohdat, kuten herkkyyden kosteus, helppo öljyn vanheneminen ja heikot likaantumisenesto-ominaisuudet. Joustava suhde ja tarkkuus yhdistelmät voivat täyttää sähköverkon mittauksen, releen suojauksen ja teollisuuden tehovalvonnan eriytetyt tarpeet. Korkealaatuisena korkeajännitelaitteet, jotka on valmistettu hyvämaineisessa kiinalaisessa tehtaassa, tarjoavat erittäin luotettavia, kustannustehokkaita ja vähän huoltoa vaativia ratkaisuja globaaleihin sähköprojekteihin, mikä tekee siitä luotettavan toimittajan sähköverkkoyhtiöille ja insinööriurakoitsijat.
