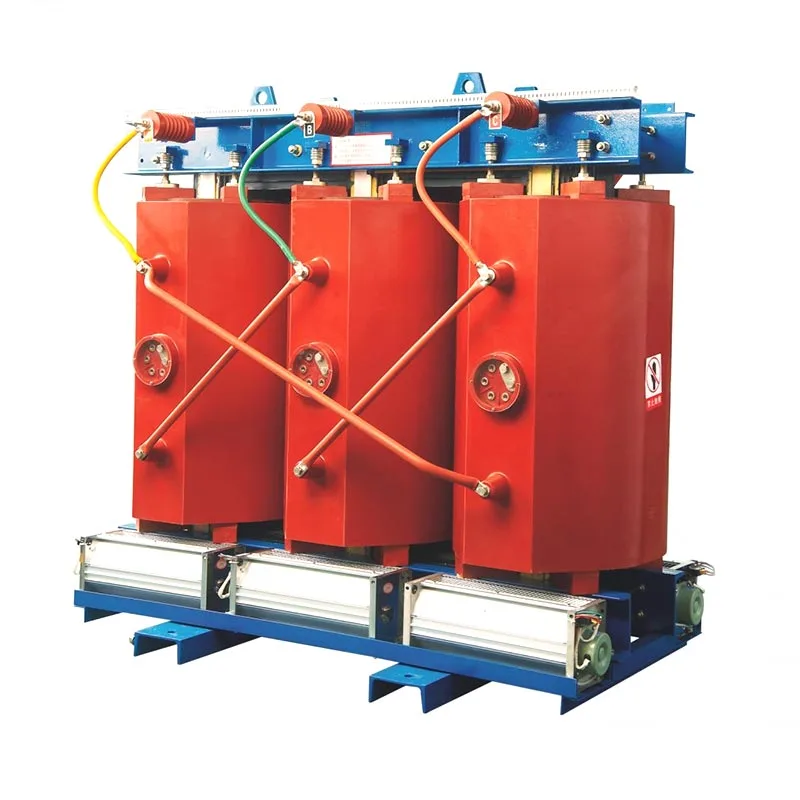

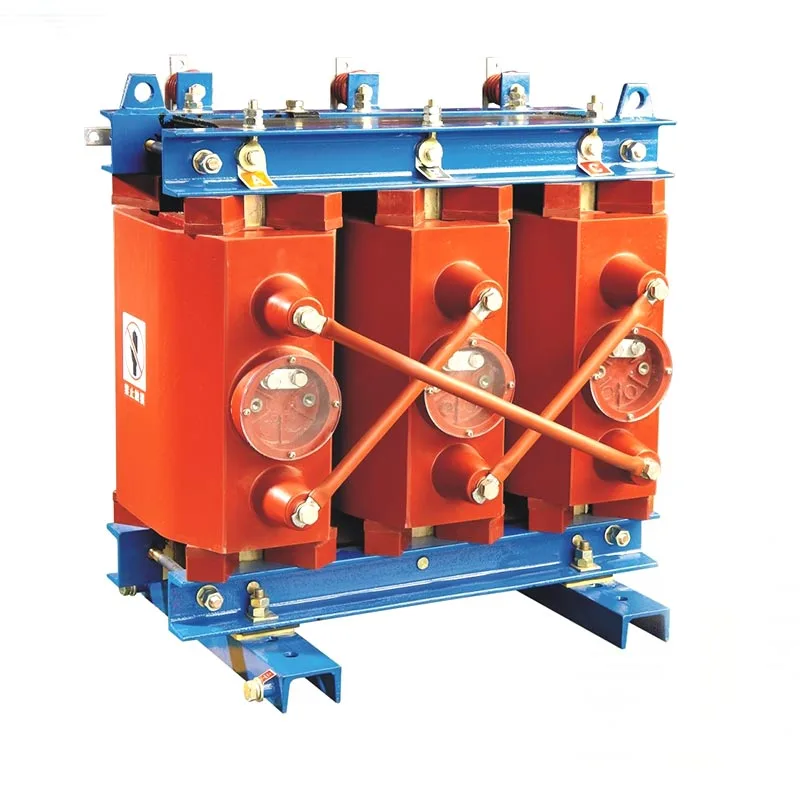

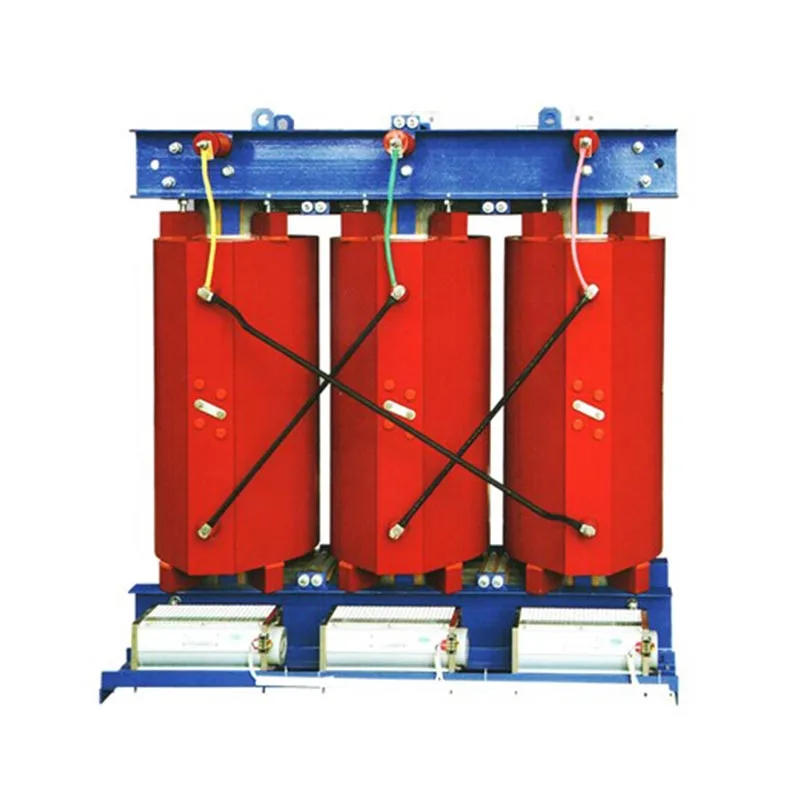

11kV 1000kVA kuivatyyppinen muuntaja

Usune 11kV 1000kVA kuivatyyppinen muuntaja on energiatehokas, öljytön tehomuuntaja itsenäisesti kehittänyt ja valmistanut Zhejiang Usune Electric. Toisin kuin perinteiset öljyllä upotetut muuntajat, tämä laite käyttää ilmaeristettyä ja ilmajäähdytettyä rakennetta, mikä eliminoi pohjimmiltaan turvallisuusriskit, kuten öljyvuodot, tulipalot, ja räjähdyksiä. Se toimii ilman saasteita tai haitallisia kaasupäästöjä, joten se sopii erittäin hyvin virtalähdeskenaariot, joihin liittyy ahtaita tiloja, korkea väestötiheys ja tiukat ympäristöstandardit.

Standardoiduilla tuotantolinjoilla valmistettu tuote noudattaa tiukasti kansallista sähkövoimateollisuutta standardien mukaisesti ja sille on tehty tiukat suorituskykytestit. Ominaista vakaa toiminta, vahva ympäristö sopeutumiskyky ja alhaiset ylläpitokustannukset, se toimii älykkäiden sähkönjakelujärjestelmien ydinkomponenttina siviili-, kauppa-, teollisuus- ja rautatieliikenteen aloilla.

Tuotteen tärkeimmät ominaisuudet

1. Palo- ja räjähdyskestävyys; Korkea turvallisuusluokitus

Yksikössä on käytetty korkeita lämpötiloja kestäviä eristemateriaaleja, eikä se sisällä eristeöljyä kokonaan turvallisuustilanteiden, kuten öljyvuotojen, tulipalojen tai räjähdysten, poistaminen. Pystyy vakaaseen, pitkäaikaiseen käyttöön suurilla kuormituksilla, se tarjoaa korkean turvallisuustason, joten se on ihanteellinen ympäristöihin, joissa sähköturvallisuus on tiukka vaatimuksia, kuten sairaaloita, kouluja ja metroja.

2. Ympäristöystävällinen; Nolla saastepäästöjä

Yksikkö toimii ilman öljyn saastumista tai haitallisia kaasupäästöjä noudattaen vihreää, vähähiilistä virtalähdettä standardit. Se mahdollistaa suoran asennuksen sisätiloihin ilman, että tarvitaan lisälaitteita, kuten öljyä kaivoja tai palonkestäviä väliseiniä, mikä vähentää tehokkaasti projektin rakennus- ja kunnostuskustannuksia.

3. Alhainen melu ja alhainen osittainen purkaus; Vakaa, pitkäkestoinen toiminta

Optimoidut ydin- ja käämisuunnittelut vähentävät merkittävästi käyttömelua ja täyttävät hiljaisen sisävirran vaatimukset tarjonta. Lisäksi yksikössä on erittäin alhaiset osapurkaustasot, mikä estää tehokkaasti eristyksen ikääntyminen ja suorituskyvyn heikkeneminen, mikä varmistaa pitkän aikavälin vakaan toiminnan ja laajentaa laitteiden käyttöikää elämää.

4. Pieni häviö ja energiatehokkuus

Hyödyntämällä korkealaatuisia piiteräslevyjä yhdistettynä optimoituihin käämitysprosesseihin, laitteet ovat merkittävästi vähentää tyhjäkäyntiä ja kuormitushäviöitä. Tämä vähentää tehokkaasti pitkän aikavälin energiankulutusta ja auttaa käyttäjiä säästämään energiaa ja vähentää käyttökustannuksia.

5 huoltovapaa alhaisilla käyttö- ja käyttökustannuksilla

Ilmaeristetyn ja ilmajäähdytteisen rakenneratkaisun ansiosta laitteistossa ei tarvita eristysöljyä tai monimutkaiset huoltotoimenpiteet; vaaditaan vain yksinkertaisia ​​säännöllisiä silmämääräisiä tarkastuksia. Se sopii täydellisesti valvomattomat sähkönjakelutilanteet, mikä vähentää merkittävästi pitkän aikavälin käyttö- ja ylläpitokustannuksia.

6. Vahva sopeutuvuus ympäristöön ja monipuolinen käyttö

Laitteet läpikäyvät erikoiskäsittelyn kosteudenkestävyyden, pölynkestävyyden ja lämpötilan kestävyyden varmistamiseksi, joten se sopii haastaviin ympäristöihin, kuten korkeaan kosteuteen, korkeaan merenpinnan yläpuolelle ja pölyisiin paikkoihin. Se on laajalti sovellettavissa erilaisiin sisätilojen tehonsyöttöskenaarioihin, mukaan lukien teollisuustyöpajat, maanalaiset laitokset tunneleissa, metroissa, sairaaloissa ja kampuksilla.

7. Kompakti rakenne ja helppo asennus

Tuotteessa on kompakti rakenne, pieni koko ja kevyt muotoilu, mikä vie huomattavasti vähemmän enemmän tilaa kuin perinteiset öljyllä upotetut muuntajat. Se tarjoaa kätevän kuljetuksen ja yksinkertaisen paikan päällä asennus, lyhentää tehokkaasti projektin rakentamisen ja verkkoon liittämisen aikatauluja.

Toimintaperiaate

Usune 11kV 1000kVA kuivatyyppinen muuntaja toimii sähkömagneettisen induktion periaatteella. Toisin kuin perinteiset öljyllä upotetut muuntajat, se käyttää ilmaa ainoana väliaineena sekä eristykseen että lämmönpoistoon, ei vaadi eristävää öljyä.

Kun vaihtovirta kulkee ensiökäämin läpi, se tuottaa vaihtomagneettivuon rautaan ydin, joka indusoi sähkömotorisen voiman toisiokäämiin sähkömagneettisen induktion kautta. Konfiguroimalla tarkasti ensiö- ja toisiokäämien välinen kiertosuhde, yksikkö saavuttaa jännitteenmuunnoksen 11kV:sta (korkea jännite) 0,4 kV:iin (matala jännite), mikä varmistaa vakaan voimansiirron.

Käytön aikana syntyvä lämpö haihtuu luonnollisen tai pakotetun ilman konvektion kautta. Luottamalla ilmaneristykseen ja ilmajäähdytyksen ansiosta yksikkö suorittaa jännitteen muuntamisen ja voimansiirron turvallisesti, tehokkaasti ja vakaasti.

Tekniset ydinparametrit

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Real-World Application Case

Tapaustutkimus: Power Distribution Retrofit Project Hongshan Culture Site Parkissa

Liaoning Hongshan Culture Site Park on kansallisen tason kulttuuri- ja matkailunähtävyys, joka ylläpitää erittäin korkeat sähköturvallisuuden ja ympäristönsuojelun standardit. Luonnonkauniin alueen alkuperäiset ikääntyvät muuntajat aiheutti turvallisuusriskejä – kuten riittämätön kapasiteetti, korkea energiankulutus ja mahdolliset öljyvuodot tai tulipalot – ja ei enää täyttänyt vakaan, turvallisen ja yhteensopivan virtalähteen vaatimuksia.

Vuonna 2023 luonnonkauniilla alueella käynnistettiin sähköjärjestelmän päivitys, jossa vanhat öljyllä upotetut laitteet korvattiin Usune 11kV:lla. 1000kVA kuivatyyppiset muuntajat. Käyttöönotosta lähtien yksiköt ovat toimineet ilman vikoja, ilman saasteita ja matalat melutasot. Tämä päivitys on eliminoinut täysin sähköturvallisuusvaarat ja vähentänyt tehokkaasti energiaa kulutusta, joka tarjoaa vakaan ja luotettavan virtalähteen luonnonkauniille toimille ja kulttuuriselle jäännökselle säilyttäminen – suuren kiitoksen ansaitseminen asiakkaalta.

FAQ

Kysymys 1: Vaatiiko Usune 11kV 1000kVA kuivatyyppinen muuntaja rutiinihuoltoa?

Tässä kuivatyyppisessä muuntajassa on ilmaeristetty, ilmajäähdytteinen rakenne; se ei vaadi eristysöljyn vaihtoa tai huolto, eikä siihen liity monimutkaisia huoltotoimenpiteitä. Rutiinitoiminnot rajoittuvat yksinkertaisiin visuaalisiin toimintoihin tarkastukset, mikä alentaa merkittävästi pitkän aikavälin O&M-kustannuksia ja tekee siitä ihanteellisen miehittämättömiin jakelutiloihin.

Q2: Voidaanko tätä kuivatyyppistä muuntajaa käyttää kosteissa tai pölyisissä teollisuusympäristöissä?

Kyllä voi. Laitteille tehdään ammattimaiset kosteuden-, pöly- ja korroosionestokäsittelyt, mahdollistaa sen sopeutumisen monimutkaisiin käyttöolosuhteisiin – mukaan lukien jopa 95 % kosteus (ei kondensoituva), korkea pöly tasot ja merkittävät lämpötilan vaihtelut. Se toimii vakaasti teollisuuspajoissa, maan alla jakeluhuoneissa ja tunneleissa ilman suorituskyvyn heikkenemistä.

Kysymys 3: Mitkä ovat tämän tuotteen keskeiset edut ja tyypilliset käyttöskenaariot öljyllä upotettuun verrattuna muuntajat?

Öljyupotettuihin muuntajiin verrattuna Usunen kuivatyyppisten muuntajien keskeisiä etuja ovat öljyttömät ja saasteeton, palo- ja räjähdyssuojattu, energiatehokas, hiljainen ja huoltovapaa. He eivät vaativat ylimääräisiä palosuojaus- tai öljyeristyslaitteita, jotka tarjoavat erinomaisen turvallisuuden ja yksinkertaistetun O&M:n. Nämä tuotteet on suunniteltu korkeatasoisiin sisätiloihin, kuten sairaaloihin, kouluihin, metroihin ja kaupallisiin rakennuksiin, kun taas öljyllä upotetut muuntajat sopivat paremmin avoimille ulkoalueille, joilla on vähemmän tiukkaa ympäristö- ja turvallisuusvaatimukset.
