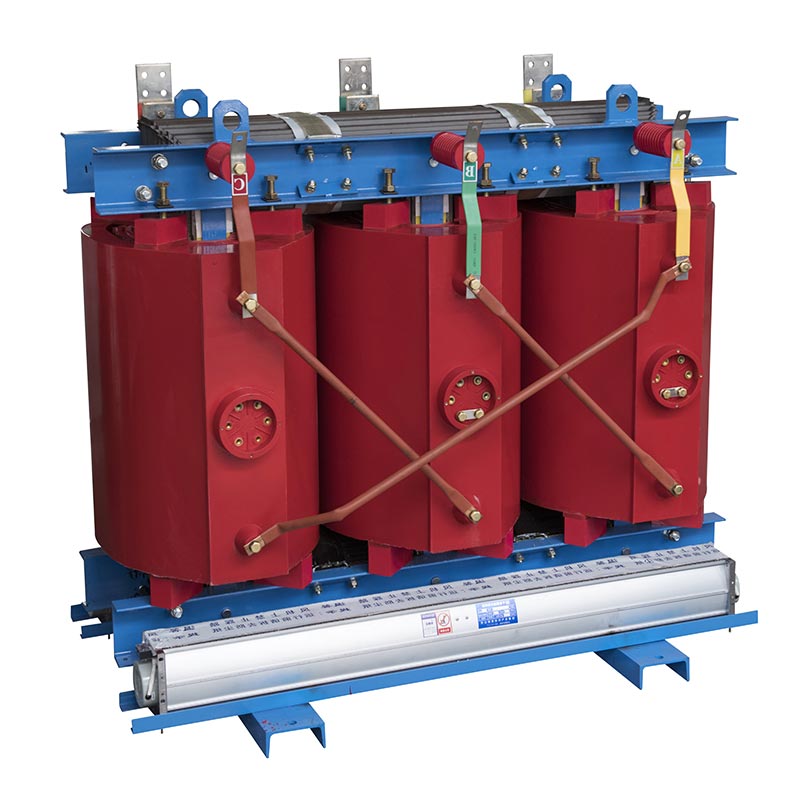

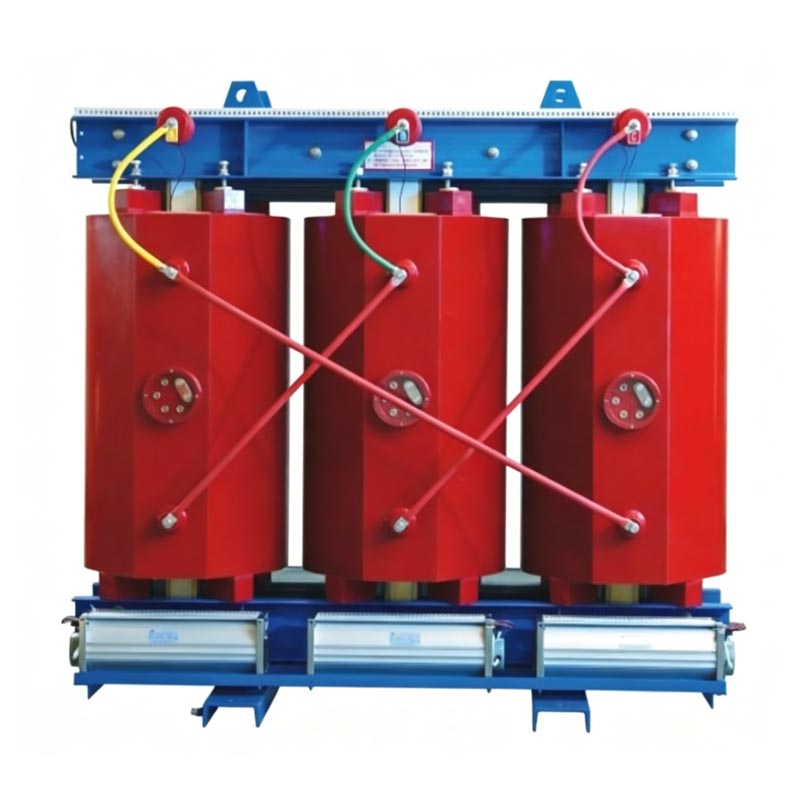

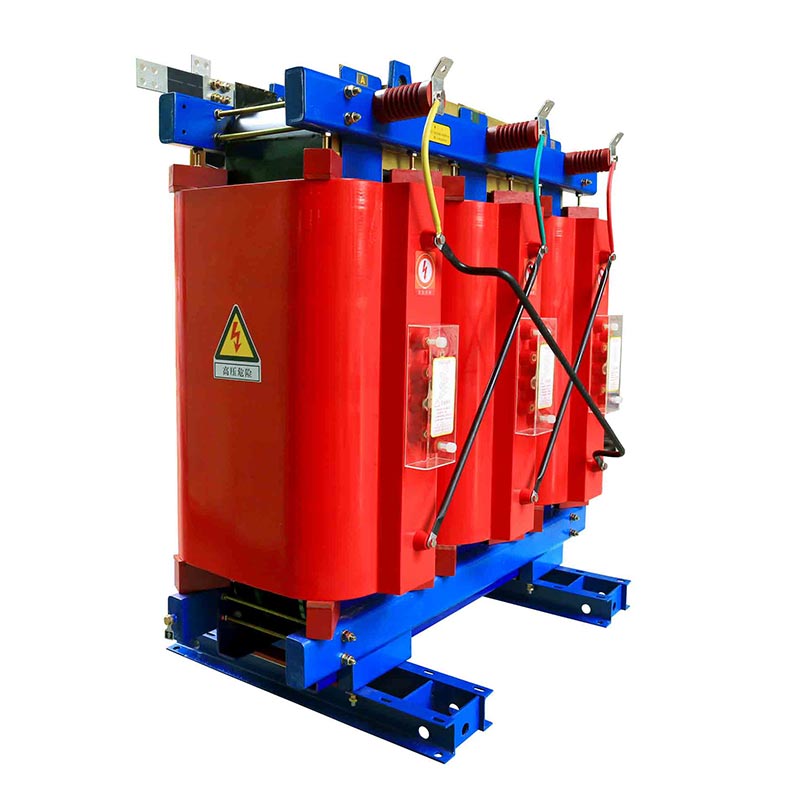

13,8kV 250kVA kuivatyyppinen jakelumuuntaja

Usune Electricin 13,8kV 250kVA kuivajakomuuntaja on öljytön tehonjakeluyksikkö. Sen käämit niissä on tyhjiövalettu epoksihartsirakenne, joka luottaa ilmaan eristyksenä ja lämmön haihduttajana ja siten täysin poistaa öljyllä upotettuihin muuntajiin liittyvät turvallisuusriskit, kuten öljyvuodot, tulipalot ja räjähdykset.

Luotettavana globaalina toimittajana sisäsähkönjakeluprojekteissa Usune on optimoinut sydämen ja käämityksen rakenteita, jotta saavutetaan alhaiset häviöt, alhainen melu ja pieni osapurkaus. Laite on suunniteltu kestämään korkeaa kosteutta, pölystä ja suljetuista maanalaisista käyttöympäristöistä. Se ei vaadi öljyneristyskuoppia tai paloturvallista eristystä huoneet, jotka tarjoavat turvallisen, ympäristöystävällisen ratkaisun vakaaseen, pitkäaikaiseen jännitteen muuntamiseen. Kapasiteettialueella 30–2500 kVA, tuote on yhteensopiva maailmanlaajuisen kaupallisen, lääketieteellisen, rautatieliikenteen ja teollisuuslaitokset.

Sovellusskenaariot

13,8kV 250kVA kuivatyyppinen jakelumuuntaja sopii kaupallisiin komplekseihin, toimistorakennuksiin, sairaaloihin, oppilaitokset, tuotantolaitokset, metroasemat ja kaikki sisätilojen sähkönjakelupaikat, joita tarvitaan korkeat paloturvallisuusstandardit.

Seitsemän ydinetua

1. Palo- ja räjähdyskestävyys; Korkea turvallisuus

Käämityksissä on käytetty korkeita lämpötiloja kestäviä eristemateriaaleja, eikä yksikkö sisällä eristeöljyä. Se ei syty tuleen, räjähtää tai vuoda nestettä ylikuormitusvikojen aikana, mikä eliminoi ylimääräisen paloturvallisen eristyshuoneet.

2. Ympäristöystävällinen ja saasteeton

Öljyn saastumisvaaraa ei ole, eikä normaalin käytön tai vian aikana vapaudu haitallisia kaasuja ehdot. Se voidaan asentaa suoraan sisätiloihin ilman öljynkäsittelylaitteita, mikä täyttää ympäristöstandardit vihreisiin rakennuksiin ja hoitolaitoksiin.

3. Alhainen melu ja alhainen osittainen purkaus

Optimoidut sydän- ja käämirakenteet johtavat alhaiseen toiminnan tärinään ja meluun. Erinomainen osittaisen hallinnan purkaustasot hidastaa eristeen ikääntymistä ja pidentää yksikön yleistä käyttöikää.

4. Pieni häviö ja energiatehokkuus

Rautasydämessä käytetään korkealaatuisia piiteräslevyjä, mikä vähentää tyhjäkäynti- ja kuormitushäviöitä; pitkäaikaista käyttö vähentää merkittävästi rakennusten ja tehtaiden sähkökustannuksia.

5. Huoltovapaa

Ilmaeristetyn, ilmajäähdytteisen rakenteen ansiosta se eliminoi säännöllisen eristysöljyn vaihdon tai testaus; Tarvitaan vain yksinkertainen rutiinipölytys, mikä vähentää merkittävästi työ- ja materiaalikustannuksia käytön ja huolto.

6. Vahva sopeutumiskyky ympäristöön

Soveltuu ympäristön lämpötiloihin -20°C - +40°C, korkeuksiin ≤1000m ja suhteelliselle kosteudelle ≤95% (ei tiivistyvä). Kosteutta ja pölyä hylkivä, joten se sopii erinomaisesti maanalaisiin tiloihin ja kosteisiin rannikkoalueiden tehdasympäristöihin.

7. Kompakti rakenne ja helppo asennus

Pienempi tilavuus ja kevyempi paino samalla kapasiteetilla; vie vain vähän tilaa sähkönjakeluhuoneessa, helpottaa kuljetusta ja nostoa sekä vähentää paikan päällä tehtäviä maa- ja vesirakennustöitä.

Toimintaperiaate

Usune 13,8kV 250kVA kuivatyyppinen jakelumuuntaja toimii sähkömagneettisen induktion periaatteella:

1. Vaihtovirtaa (AC) syötetään korkeajännitteiseen ensiökäämiin, mikä tuottaa vaihtomagneettivuon rauta ydin;
2. Vaihtuva magneettivuo kulkee toisiokäämin läpi aiheuttaen sähkömotorisen voiman pienjännitteessä kela sähkömagneettisen induktion kautta;
3. Jännitteen muunnos välillä 13,8 kV ja 0,4 kV saavutetaan perustuen ensisijaisen ja 0,4 kV:n väliseen kierrossuhteeseen toisiokäämit, jotka mahdollistavat voimansiirron.

Keskeinen ero öljyllä upotetuista muuntajista: Ilma toimii ainoana väliaineena eristykseen ja lämmönpoistoon käämit ja rautasydän; ei ole nestemäistä eristävää öljyä. Se luottaa luonnolliseen ilmajäähdytykseen lämmön poistamiseksi (saatavana paineilmapuhaltimia raskaan kuormituksen olosuhteisiin), mikä varmistaa turvallisen ja vakaan tehon muuntamisen.

Normaalit tekniset parametrit

1. Sähköiset parametrit

2. Käyttöympäristön parametrit

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Real-World Project Application Case

Tapaus 1: Kaakkois-Aasian kaupunkimetroon maanalainen alaasemaprojekti

Maanalainen jakeluhuone oli suljettu ja kostea tiukkojen paloturvallisuusvaatimusten mukaisesti; valittu projekti Usune 250kVA kuiva-tyyppinen muuntaja. Se on toiminut yhtäjaksoisesti kolmen vuoden ajan ilman öljyvuotoja tai osittaisia purkaushälyttimet, mikä eliminoi öljytäytteisiin muuntajiin liittyvien maanalaisten tulipalojen riskin ja vähentää rutiinihuoltotyökuormitus 90 %.

Tapaustutkimus 2: Tehonjakojärjestelmä huipputason sairaalalle Latinalaisessa Amerikassa

Laitteet toimivat leikkaussaleissa, teho-osastoissa ja lääketieteellisissä kuvantamisjärjestelmissä. Sen öljytön muotoilu eliminoi palovaaran lääketieteen aloilla; hiljainen toiminta takaa potilaan mukavuuden, kun taas huoltovapaa muotoilu vähentää sairaalan sähköhuoltohenkilöstön työtaakkaa.

Tapaustutkimus 3: Precision Electronic Component Manufacturing Plants (kotimainen)

Työpaja toimii täydellä kuormituksella 24 tuntia vuorokaudessa erittäin pölyisessä ympäristössä käyttämällä useita Usune 250kVA muuntajia tukemaan automatisoituja tuotantolinjoja. Pienihäviöiset ytimet vähentävät sähkökustannuksia, kompakti jalanjälki säästää tilaa virranjakeluhuoneessa, ja pölytiivis eristys varmistaa vakaan virransyötön tarkkuudella varusteita.

FAQ

K1: Voidaanko Usune 13,8kV 250kVA kuivajakomuuntaja asentaa ulos?

V: Vakiomallit on suunniteltu vain sisäkäyttöön. Jos kuitenkin tarvitaan ulkoasennusta, Usene tarjoaa räätälöityjä ratkaisuja IP54-luokitelluilla ulkokoteloilla turvallista ulkokäyttöä varten.

Kysymys 2: Mikä on ero eristyskyvyssä valuhartsikuivatyyppisten muuntajien ja vakiomuuntajien välillä? ilmaeristetyt kuivamuuntajat?

V: Usunen käämeissä on tyhjiövalettu epoksihartsi, joka tarjoaa kiinteän eristyksen. Tämä johtaa osittaiseen purkaukseen mittarit ovat paljon parempia kuin avoimen käämin kuivatyyppiset muuntajat, sekä parantunut kosteus ja pöly kestävyyttä, mikä tekee niistä ihanteellisia ankariin ympäristöihin, kuten maanalaisiin tiloihin, sairaaloihin ja korkeaan kosteuteen alueilla.

Q3: Voidaanko 250 kVA mallia mukauttaa jännitteensäätöjärjestelmillä sopimaan eri kansallisiin sähköverkkoihin?

V: Kyllä. USune tukee räätälöityjä piirin ulkopuolisia käämikytkimiä suurjännitepuolella jännitteen sovittamiseksi vaihtelut eri kansallisissa verkkoissa; yksiköt ovat yhteensopivia sekä 50 Hz:n että 60 Hz:n taajuuksien kanssa ja vastaavat tehoa toimitusstandardeja Aasiassa, Amerikassa ja Euroopassa.
