Sisäkäyttöinen suurjännitetyhjiökatkaisin

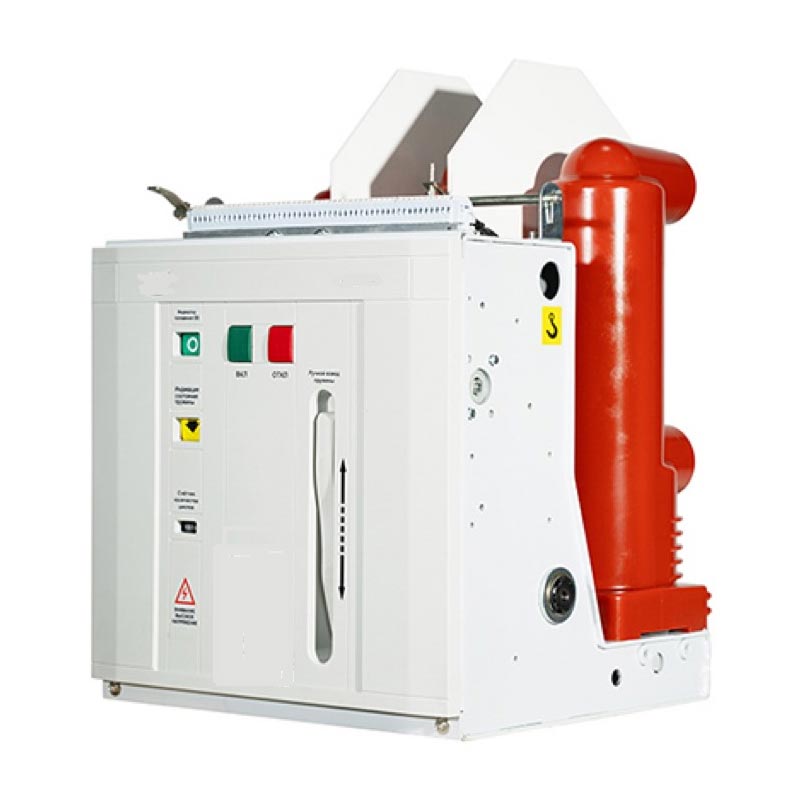

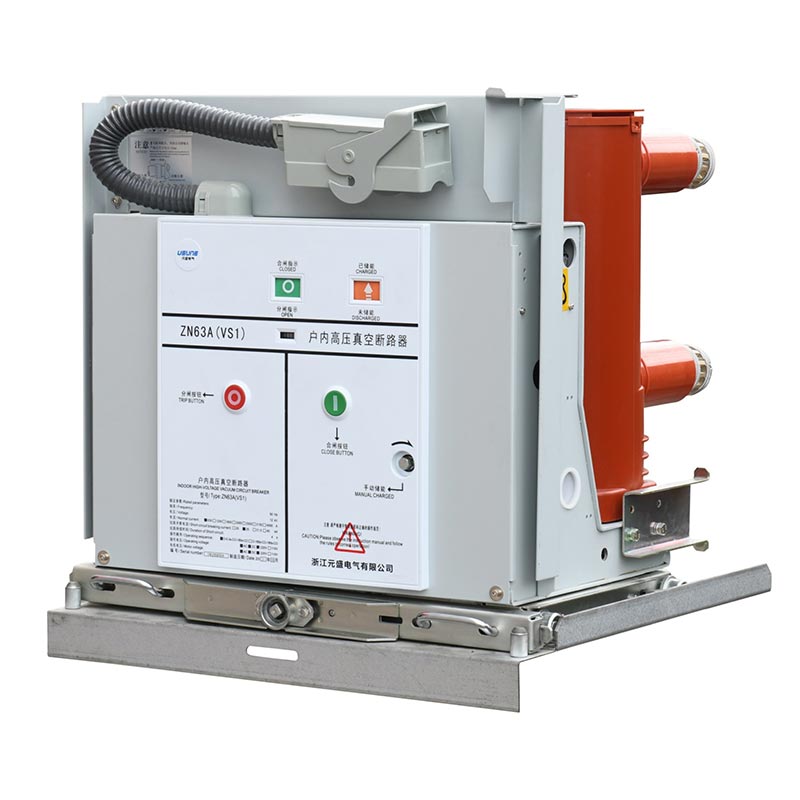

Usune VS1(ZN63)-12-sarjan sisäkäyttöinen suurjännitetyhjiökatkaisin on ydinsähköinen suoja- ja ohjauslaite laite 12kV sähköjärjestelmiin. Jousitoimisen mekanismin ja katkaisijan rungon integroitu rakenne vähentää välisiirtoyhteyksiä, alentaa energiankulutusta ja melua sekä parantaa tuotteen toimintaa luotettavuus. Pääpiirissä käytetään kiinteästi jähmettyjä napoja, jolloin katkaisija pienennetään, parantaa ympäristöön sopeutumiskykyä ja käyttöikää ja mahdollistaa huoltovapaan käytön useimmissa skenaarioissa.

Tuotteen edut

1. Korkea luotettavuus

Tyhjiökatkaisin on asennettu pituussuunnassa putkimaiseen eristyssylinteriin, joka on valmistettu epoksihartsista APG, tarjoaa erinomaisen ryömintäkestävyyden ja estää tehokkaasti pölyn kerääntymisen ja ulkoiset häiriöt. Se voi toimia vakaasti myös kosteissa ja erittäin saastuneissa ympäristöissä.

2. Joustava kokoonpano

Se voidaan suunnitella kiinteäksi asennusyksiköksi tai varustaa erillisellä toimilaitteella laatikkoyksikön muodostamiseksi. Se sopii täydellisesti KYN28A-12 (GZS) -tyyppiseen keskelle asennettavaan laatikkotyyppiseen kojeistoon. Kiinteää tyyppiä voidaan käyttää myös XGN-sarjan kiinteät kytkinlaitteet.

3. Mukautuva säännölliseen käyttöön

Hyödyntämällä alipainekatkoksen ainutlaatuisia etuja, se sopii erityisen hyvin vaativiin skenaarioihin toistuva käyttö nimelliskäyttövirralla ja toistuva oikosulkuvirran katkaisu tarjoaa vahvan käytännöllisyys.

4. Standardin noudattaminen

Noudattaa tarkasti GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3,6 ~ 40,5 kV Indoor High Voltage Vacuum Circuit Breakers", DL/T403-2000 "12~40,5kV tyhjiökatkaisijat Tilaustekniset ehdot" ja IEC62271-100:2008 standardit, mikä takaa luotettavan laadunvarmistuksen.

Tekniset parametrit

Rakenne ja toiminta

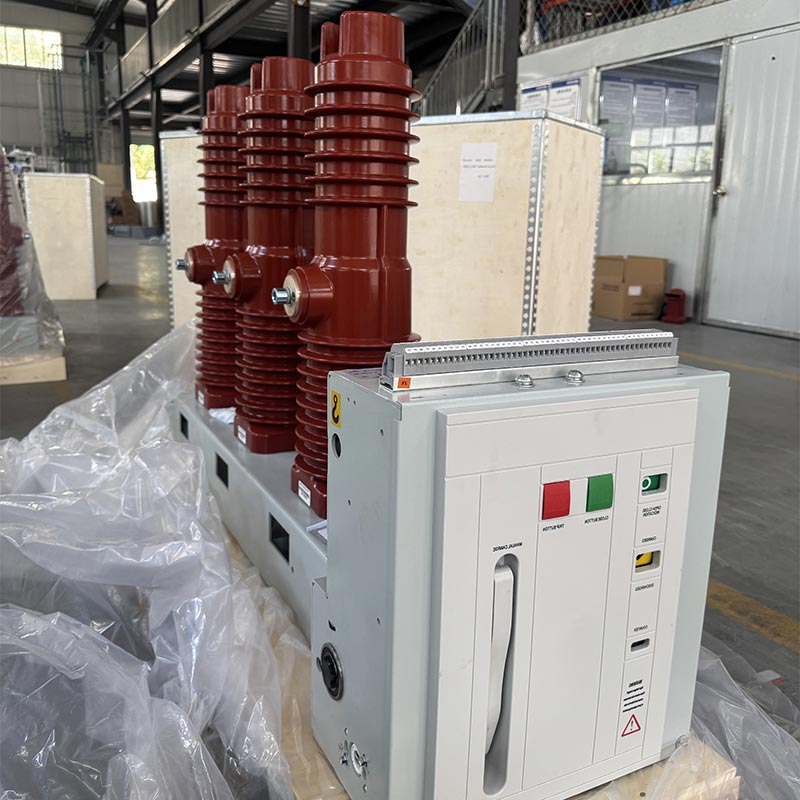

1.Yleinen rakenne

Usune VS1(ZN63)-12 Indoor High Voltage Vacuum Circuit Breaker ottaa käyttöön integroidun rakenteen mekanismi ja valokaaren sammutuskammio järjestetty eteen ja taakse. Päävirtapiiri on kolmivaiheinen lattiaan asennettu rakenne. Tämä ainutlaatuinen muotoilu vähentää merkittävästi pölyn kerääntymistä valokaaren sammutuskammioon pintaa, mikä estää ulkoisten tekijöiden vaikutuksen tyhjökaarisammutuskammioon. Jopa kosteassa ja erittäin saastuneissa ympäristöissä, se säilyttää erinomaisen jännitteen ja korkean resistanssin, ylittäen vastaavan suorituskyvyn tuotteita.

2. Toimintamekanismin rakenne

Käyttömekanismi on tasomainen jousikäyttöinen mekanismi, jossa on sekä manuaalinen että sähköinen energiavarasto toimintoja. Käyttömoottori sijaitsee kaapissa valokaaren sammutuskammion edessä. Kaappi on jaettu viiteen kokoontumistilaan neljällä väliosuudella, joista jokaisessa on energian varastointi, siirto, laukaisu ja käyttömekanismin puskurikomponentit. Valokaarisammutuskammion integroitu muotoilu ja käyttömekanismi varmistaa korkean yhteensopivuuden käyttömekanismin suorituskyvyn ja sen välillä Valokaarisammutuskammion avautumis- ja sulkemisvaatimukset, redundanttien komponenttien vähentäminen, energian alentaminen kulutusta ja melua sekä parantaa katkaisijan toimintavarmuutta.

Toimintaympäristö

1. Ympäristön lämpötila: korkeintaan +40 ℃, vähintään -15 ℃
2. Ympäristön kosteus: Päivittäinen keskimääräinen suhteellinen kosteus ≤95 %; Kuukauden keskimääräinen suhteellinen kosteus ≤90 %; Päivittäinen keskiarvo vesihöyryn paine ≤22×10⁻3 MPa; Kuukauden keskimääräinen vesihöyrynpaine ≤1,8×10⁻³MPa
3. Korkeus: Enintään 1000 m
4. Seisminen intensiteetti: Ei yli 8 astetta
5. Ilmakehän ympäristö: Ei merkittävää pölyä, savua, syövyttäviä tai syttyviä kaasuja, höyryjä tai suolasumua saastuminen ympäröivässä ilmassa.

Huomautus: Jos yllä mainitut normaalit käyttöympäristöolosuhteet ylittyvät, ota yhteyttä valmistajaan etukäteen mukauttaaksesi tuotetta todellisten työolosuhteiden mukaan.

Asennus ja käyttöönotto

1. Tarkista virrankatkaisin vaurioiden varalta kuljetuksen ja varastoinnin aikana. Jos havaitset vaurioita, lopeta sen käyttö välittömästi ja ota yhteyttä toimittajaamme myynnin jälkeistä tukea varten.
2. Poista lika (erityisesti eristepinnalta). Kuljetuksen tai varastoinnin aikana syntynyt lika voi vaikuttaa tuotteen eristyskykyä ja saattaa jopa aiheuttaa turvallisuusriskejä.
3. Käytä katkaisijaa manuaalisesti määräysten mukaisesti energian varastoimiseksi, sulkemiseksi ja avaamiseksi ja tarkkaile, onko energian varastointitila ja auki/kiinni-asennon ilmaisimet ovat normaaleja.
4. Käytä katkaisijaa käyttövirtalähteen avulla energian varastoimiseksi, sulje ja avaa ja tarkkaile, onko energian varastointitila ja auki/kiinni-asennon ilmaisimet ovat normaaleja.
5. Käsikärrytyyppisen katkaisijan toiminta: Aseta työntökahva työntöreikään, käännä sitä myötäpäivään eteenpäin ja vastapäivään vetäytyäksesi sisään, kokonaisliikkeellä 300±3 mm; avoimessa asennossa, tasaisesti siirrä se työ- tai testiasentoon kääntämällä kahvaa 30 kertaa keskinopeudella, kunnes kuuluu "naksahdus", osoittaa, että se on oikeassa asennossa (älä käytä liiallista voimaa, jotta työntömekanismi ei vaurioidu) ja samanaikaisesti vastaava asennonosoitinpiiri kytketään.

Huomautus: Jos valitaan sulkeutuva lukituslaite, lukituspiirin virtalähde on kytkettävä avaa se ennen piirin sulkemista.

Reaalimaailman sovellustapaus

Tapaustutkimus: Urban Commercial Complex Power Distribution Project

150 000 ㎡:n kaupallinen kompleksi (yhdistää ostoskeskuksen, toimistorakennuksen ja hotellin) ydinliiketoiminta-alueella Hangzhou, Kiina, vaati korkeajännitekatkaisijat, joilla on vakaa suorituskyky, sopeutumiskyky usein käyttö ja korkea turvallisuus yleisen virransyötön jatkuvuuden varmistamiseksi. Eri vaihtoehtojen vertailun jälkeen asiakas valitsi Usune VS1-12/630-25 käsikärrytyyppisen sisäkäyttöisen suurjännitteisen tyhjiökatkaisijan, joka käyttää 20 yksikköä hoitaa kompleksin korkea- ja matalajännitesähkönjakelujärjestelmän oikosulkusuojauksen ja kuormituksen hallinnan. Käyttöönoton jälkeen se on toiminut vakaasti ilman vikoja, vian eristysaika lyhentynyt 0,3 sekuntiin, varmistaa tehokkaasti sähkölaitteiden normaalin toiminnan ja ansaita korkeaa kiitosta asiakkaalta.

FAQ

Kysymys 1: Entä jos sisäkäyttöistä suurjännitetyhjiökatkaisijaa käytetään ympäristössä, joka on normaalin alueen ulkopuolella?

A1: Jos todellinen käyttöympäristö ylittää normaalit olosuhteet (kuten korkeus yli 1000 m, ympäristön lämpötila alle -15 ℃ tai yli +40 ℃ jne.), on tarpeen neuvotella etukäteen valmistajamme kanssa. Tehtaamme tulee räätälöidä tuotteita todellisten ympäristöparametrien perusteella, kuten eristystehokkuuden parantaminen ja optimointi tiivistysrakenteet vakaan toiminnan varmistamiseksi kohdeympäristössä.

Q2: Kuinka huoltaa Usene VS1-12 -sarjan katkaisijat niiden käyttöiän pidentämiseksi?

A2: Tuotteessa on integroitu kiinteä pylväs ja integroitu rakenne, mikä takaa huoltovapaan toiminnan normaalissa käytössä. Vain katkaisijan pinnan puhtaus (erityisesti eristys) tarkastetaan säännöllisesti pinta), pölyn ja lian poistaminen sekä auki/kiinni-asennon osoittimien ja energian varastoinnin tilan tarkkailu vaaditaan. Jos havaitset poikkeavuuksia, lopeta välittömästi tuotteen käyttö ja ota yhteyttä toimittajaamme ammattimainen myynnin jälkeinen huolto lisävaurioiden estämiseksi.

Q3: Ovatko Usune VS1-12 -sarjan katkaisijat yhteensopivia muiden merkkien kytkinlaitteiden kanssa?

A3: Kyllä. Tuote on suunniteltu kansallisten ja kansainvälisten standardien mukaisesti ja on täysin yhteensopiva KYN28A-12 (GZS) -tyyppiset keskelle asennettavat laatikkotyyppiset kojeistot ja XGN-sarjan kiinteät kojeistot. Lisäksi meidän valmistaja voi säätää tuotteen mittoja ja liitäntöjä kojeiston tietyn mallin mukaan asiakkaan yhteensopivuuden varmistamiseksi. Ennen kuin ostat, toimita kojeiston parametrit toimittajallemme ammattimaisia sovitusneuvoja.
