Keskijännite 11kv sisäkäyttöinen Vcb-paneeli

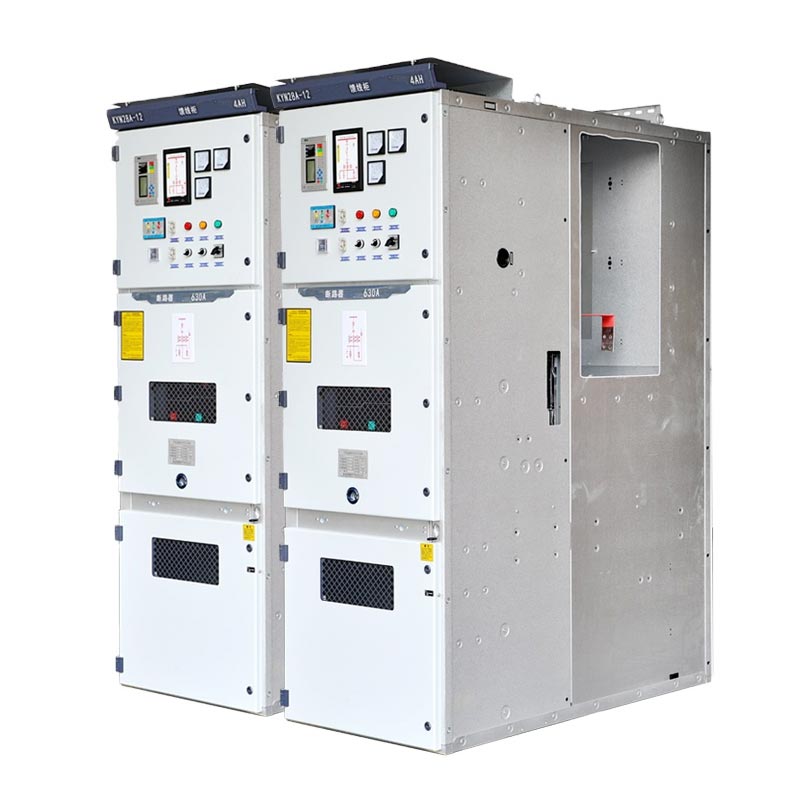

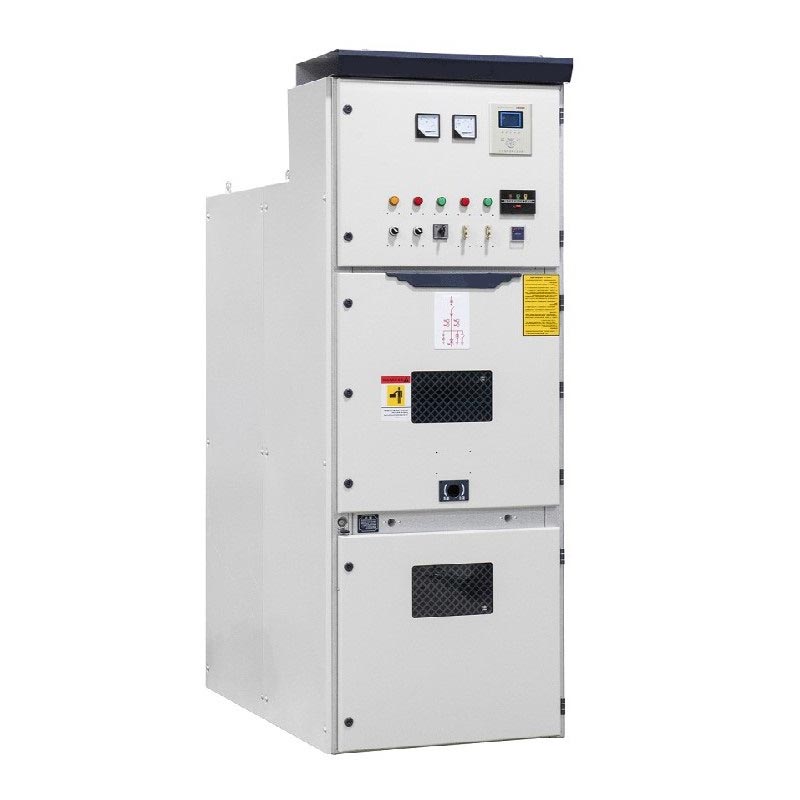

Usune Medium Voltage 11kV Indoor VCB Panel (KYN28-sarja) on panssaroitu, ulos vedettävä, metallikoteloitu kytkinlaite suunniteltu keskijänniteverkkojen turvalliseen ja tehokkaaseen vastaanottoon, jakeluun, ohjaukseen ja suojaamiseen. Se on sähköjärjestelmän ydinjakeluyksikkö, joka varmistaa järjestelmän vakaan toiminnan sekä normaalissa että vikatilanteessa ehdot.

- Sovellettavat järjestelmät: 3,6～12kV / 24kV Kolmivaiheinen AC 50/60Hz
- Standardit: IEC 62271-200, GB 3906, DL/T 404
- Ydinrakenne: Panssaroitu metallikotelo, irrotettava vaunurakenne
- Suojausluokitus: Kaappi IP4X, Sisustus IP2X

Pienjännitekojeisto

Keskijännitekojeisto

Malli ja tekniset parametrit

1. Mallisarja

2. Tärkeimmät tekniset parametrit

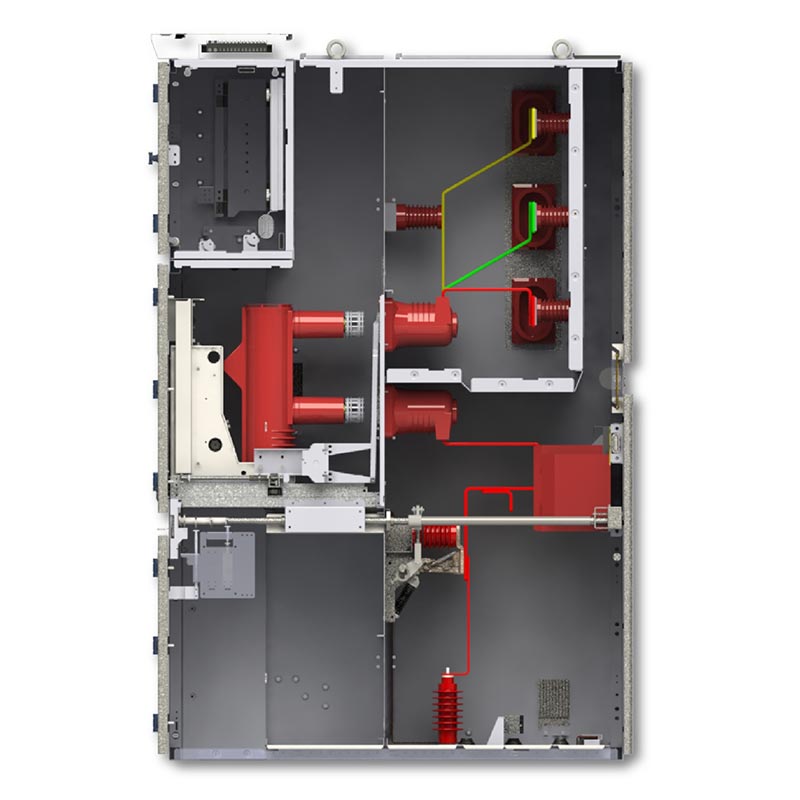

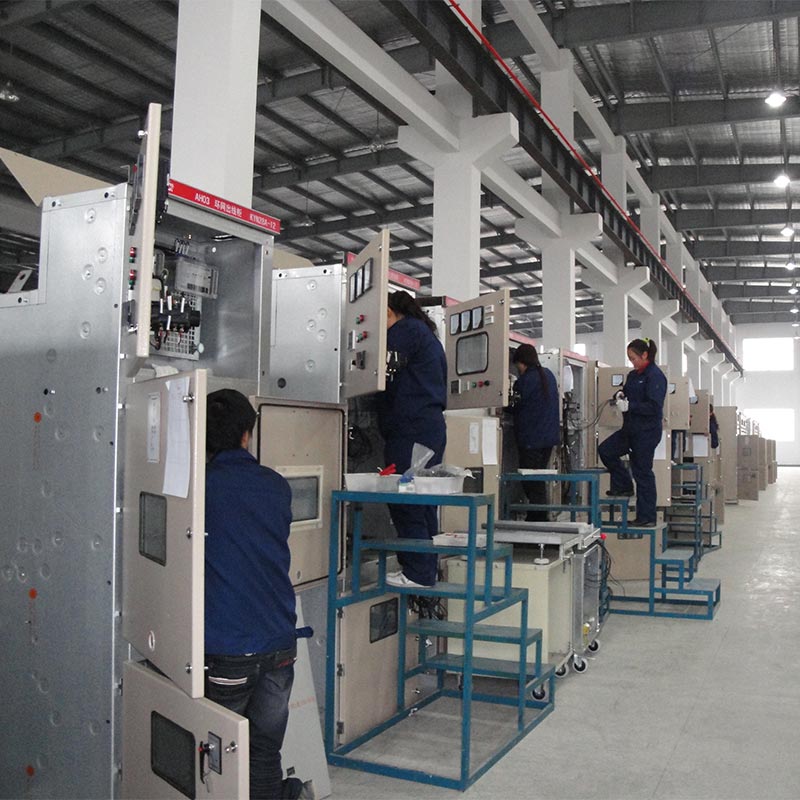

Rakenne ja osastosuunnittelu

Keskijännitteisessä 11 kV:n sisätilojen Vcb-paneelissa käytetään teräslevyjä viiden erillisen maadoitetun metalliosaston erottamiseen, estää tehokkaasti vikakaarien leviämisen ja varmistaa henkilökohtaisen turvallisuuden:

1. Katkaisijaosasto: Sisäänrakennettu irrotettava tyhjiökatkaisijavaunu (VS1/ZN63A, VD4 jne.), varustettu mekaanisella lukituksella, joka mahdollistaa vaunun vaihtamisen työ-, testaus- ja irrotetun asennon välillä.

2. Virtakiskoosasto: Sisältää päävirtakiskot ja haarakiskot, jotka on täysin eristetty muista osastoista estää vian leviämisen.

3. Kaapeliosasto: Varustettu virtamuuntajilla (CT), jännitemuuntajilla (PT), maadoituskytkimillä, kaapeliliittimet ja ylijännitesuojat kaapelien liittämistä ja suojaamista varten.

4. Ohjauslaiteosasto: Suojareleet, instrumentit, ohjauskytkimet, merkkivalot ja toisiopiirit valvontaa ja käyttöä varten.

5. Paineenpoistokanava: Yläosassa on paineenalennuslaite, joka vapauttaa valokaaren paineen ja kaasun turvallisesti sisäisten vikojen sattuessa, mikä estää kaapin vaurioitumisen ja henkilövahingot.

Ydinominaisuudet ja edut

1. Irrotettava käsikärrymalli: Keskijännitteinen 11 kV sisäkäyttöinen Vcb-paneelikärry on täysin vaihdettavissa, mikä mahdollistaa nopeaa tarkastusta ja vaihtoa varten ilman täydellistä virtakiskokatkosta, mikä vähentää merkittävästi seisokkeja.
2. Kattava viiden estävän mekaaninen lukitus:
- Estää katkaisijoiden tahattoman avautumisen ja sulkeutumisen
- Estää katkaisijavaunun työntämisen tai vetämisen kuormitettuna
- Estää maadoituskytkimen tahattoman sulkeutumisen jännitteen ollessa päällä
- Estää maadoituskytkimen virran kytkemisen sen ollessa kiinni-asennossa
- Estää vahingossa pääsyn jännitteiseen osastoon

3. Täysin suljetut erilliset osastot: Metalliset väliseinät erottavat toiminnalliset alueet ja vaimentavat valokaaren tehokkaasti leviäminen ja keskinäinen häiriö.

4. Etuosan käyttö ja huolto: Kaikki toiminnot ja huolto voidaan suorittaa kaapin etupuolelta, säästää asennustilaa.

5. Korkea luotettavuus ja korkea turvallisuus: Täyttää kansainväliset yleiset standardit korkealla eristystasolla ja vahva vikavastus.

6. Modulaarinen rakenne: Voidaan konfiguroida joustavasti tulojohdon kaappiksi, lähtevän linjan kaappiksi, mittauskaappiksi, kiskoosastokaappi jne.

Pääsovellusskenaariot

1. Incoming Line Cabinet (sähköverkon vastaanotto)

2. Lähtevän linjan kaappi (virranjako kuormille, moottoreille ja muuntajille)

3. Moottorin ohjauskaappi (suuren moottorin käynnistys, pysäytys ja suojaus)

4. Muuntajan syöttökaappi (jakelumuuntajan suojaus)

5. Virtakiskojen jakokaappi (virtakiskojen jako ja automaattinen siirtokytkentä)

Todelliset hakemustapaukset

Tapaus 1: Suuri petrokemian teollisuuspuisto Jiangsun maakunnassa

Hankkeen haasteet: Petrokemian laitoksella on erittäin korkeat vaatimukset sähkönsyötön jatkuvuudelle, turvallisuudelle ja vikasietoisuus, joka vaatii pitkäaikaista vakaata toimintaa.
Ratkaisu: 36 Usune KYN28A-12 tyhjiökatkaisijakaappia käytettiin järjestelmän tulo- ja lähteviin linjoihin ja suuri moottorin ohjaus.
Käyttötulokset: Jatkuva ja vakaa toiminta yli 8 vuoden ajan ilman suuria vikoja, saavuttaa tehokkaasti ylikuormitus- ja oikosulkusuojaus, mikä varmistaa keskeytymättömän tuotannon.

Tapaus 2: Kaupallinen kompleksi Zhejiangin maakunnassa

Hankkeen haasteet: Rajallinen tila korkean rakennuksen sähkönjakeluhuoneessa, joka vaatii kompaktin, turvallisen ja helppohoitoiset laitteet.
Ratkaisu: Määritä 22 Usune KYN28A-12 -kojeistoa, joissa on edestä avattava rakenne.
Käyttötulokset: Suuri tilankäyttö, kätevä huolto ja luotettava suoja kriittisille kuormille, kuten kuten rakennusten valaistus, ilmastointi ja paloturvallisuus.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

Q1: Mitä eroa on KYN28A-12:n ja KYN28-24:n välillä?

V: Suurin ero on nimellisjännitetasossa: KYN28A-12 sopii 12kV (10kV-luokka) järjestelmiin, kun taas KYN28-24 sopii 24kV (20kV luokka) järjestelmiin. Molemmat on suunniteltu kunkin jännitetason mukaan eristysetäisyyden, eristekomponenttien valinnan ja sisäisten komponenttien mitoitusparametrien suhteen.

Q2: Voiko Usune räätälöidä tätä tyhjiökatkaisijakaappia vientiprojekteihin?

V: Kyllä. Ammattimaisena valmistajana Usune voi säätää parametreja projektin vaatimusten mukaisesti erilaisia alueellisia standardeja, kuten IEC ja ANSI, ja voivat mukauttaa katkaisijamalleja, suojareleitä ja mitat.

Kysymys 3: Mikä on keskijännitteisen 11kV sisäisten Vcb-paneelin käyttöikä ja huoltojakso?

V: Normaaleissa huoltoolosuhteissa suunniteltu käyttöikä on 20-30 vuotta. Pääasiassa rutiinihuolto sisältää eristystestauksen, katkaisijan ominaisuuksien tarkistukset ja releen kalibroinnin. Irrotettava vaunu rakenne mahdollistaa nopean vaihdon, mikä vähentää merkittävästi huollon seisokkeja.
