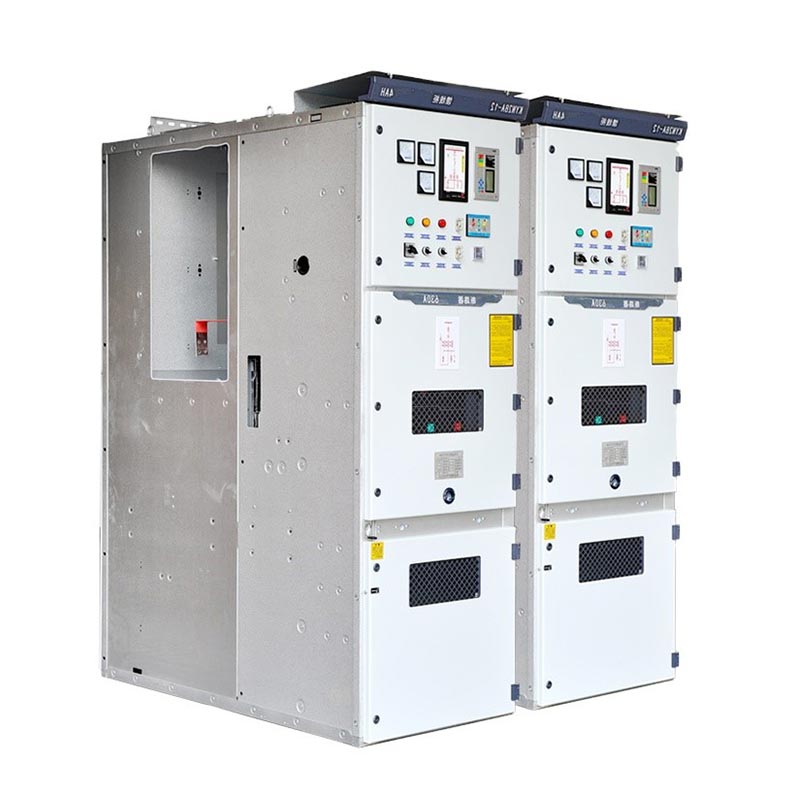

Kyn28 kytkinlaite 6kv

Usune Kyn28 Switchgear 6kV on sisätiloissa panssaroitu, ulos vedettävä metallikoteloitu kytkinlaite, joka sopii 3,6kV ~ 12kV jännitetasot, 50/60 Hz kolmivaiheiset vaihtovirtajärjestelmät, ja se on ydinohjaus- ja suojalaite tehossa siirto- ja jakeluprosessi. Zhejiang Usune Electricin itsenäisesti kehittämä ja valmistama tämä tuote yhdistää edistyneet suunnittelukonseptit ja kypsät valmistusprosessit tasapainottaen turvallisuutta, luotettavuutta ja käytännöllisyys. Se täyttää yksikiskoisten ja yksikiskoisten segmentoitujen järjestelmien tehonjakelutarpeet saavuttaen laajan mittakaavan sovellus sähkö-, metallurgia-, kemian- ja rakennusteollisuudessa, mikä edistää turvallisuutta ja tehokkuutta maailmanlaajuisten voimajärjestelmien toiminta vakaalla suorituskyvyllä.

Pienjännitekojeisto

Keskijännitekojeisto

Tekniset ydinparametrit

Rakennesuunnittelu ja ydinominaisuudet

1. Irrotettava modulaarinen rakenne

Kyn28 Switchgear 6 kV ydinkomponentti, tyhjiökatkaisin (yhteensopiva VS1:n, VD4:n jne. kanssa), on asennettu liikkuvassa kärryssä. Rutiinihuoltoa, testausta tai vaihtoa varten vain katkaisijavaunun täytyy olla poistettu käyttöä varten ilman, että koko kaappia tarvitsee jännitteettömäksi, mikä lyhentää merkittävästi huoltoaikaa ja vähentää sähkökatkojen vaikutuksia. Vaunu on universaali ja nopeasti vaihdettavissa, mikä parantaa järjestelmää käytön ja ylläpidon tehokkuutta.

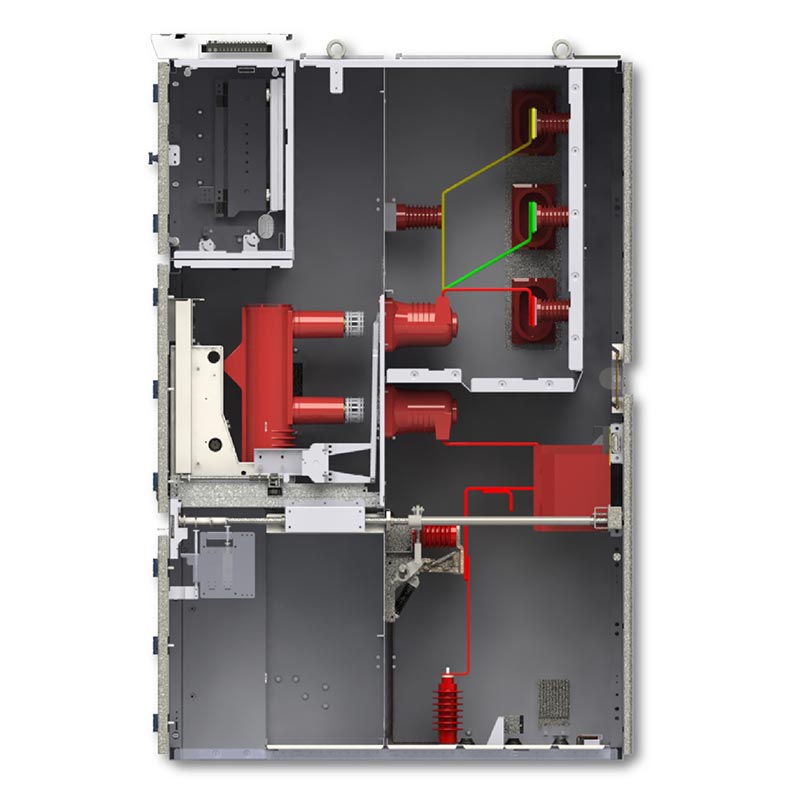

2. Metallipäällysteinen lokeroitu rakenne

Kyn28 Switchgear 6kV -kaappi on jaettu neljään erilliseen osastoon metalliseinillä: virtakisko osasto, katkaisijaosasto, kaapelitila ja pienjännitelaiteosasto. Jokainen osaston jännitteiset komponentit ovat täysin eristettyjä, mikä estää tehokkaasti vaiheesta toiseen leviämisen vaihe-maa-oikosulkuviat, vältetään kaskadihäiriöt, vähennetään sähköiskun vaaraa huolto ja laitteiden käyttöturvallisuuden parantaminen.

3. Kattava viiden estävän lukitussuojaus

Varustettu mekaanisella + sähköisellä kahden viiden eston lukitusjärjestelmällä, joka eliminoi väärinkäytön lähde:

- Estää katkaisijoiden tahattoman avaamisen tai sulkeutumisen;

- Estää katkaisijavaunun työntämisen/irrotuksen kuormituksen alaisena;

- Estää maadoituskytkimen sulkemisen, kun se on jännitteessä;

- Estää tahattoman jännityksen, kun maadoituskytkin on kiinni;

- Estää vahingossa pääsyn jännitteiseen osastoon.

4. Kompakti, tehokas ja helposti laajennettavissa

Kaapin kompakti rakenne säästää asennustilaa. Sen modulaarinen rakenne mahdollistaa joustavan yhdistämisen ja kaappityyppien laajentaminen vastaamaan sähkönjakelujärjestelmän laajennustarpeita. Se mukautuu helposti erilaiset järjestelmäarkkitehtuurit, kuten yksikisko ja yksikisko segmentoidut järjestelmät, helpottavat tulevaisuutta järjestelmäpäivitykset ja integrointi.

Sovellettavat ympäristöolosuhteet

1. Ympäristön lämpötila: -10 ℃ ~ +40 ℃

2. Korkeus: ≤1000m (saatavana on räätälöityjä malleja yli 1000m korkeille alueille)

3. Ilmankosteus: Päivittäinen keskimääräinen suhteellinen kosteus ≤ 95 %, kuukausittainen keskimääräinen suhteellinen kosteus ≤ 90 % (ei tiivistyvä)

4. Ympäristö: Ei syövyttäviä tai räjähtäviä kaasuja, ei suuria määriä pölyä eikä syttyviä tai räjähtäviä media

Tyypilliset sovellusskenaariot

1. Voimalaitoksen apujärjestelmät: Käytetään laitoksen tehon vastaanottamiseen, jakamiseen ja suojaamiseen, mikä varmistaa vakaan virransyöttö generaattorin apulaitteisiin;

2. Teollisuuden ja kaivosyritysten sähkönjakelu: Soveltuu korkean kuormituksen teollisiin skenaarioihin, kuten kaivostoimintaan, metallurgia ja kemianteollisuus, jotka täyttävät sähkönsyötön hallinnan ja ylikuormitus-/oikosulkusuojauksen tarpeet korkean tehon laitteet;

3. Kaupalliset ja korkeat rakennukset: Käytetään suurten ostoskeskusten, toimistorakennusten, hotellien jne. sähköasemissa, saavuttaa rakennusvoiman turvallinen jakelu ja hienostunut hallinta;

4. Julkiset sähköasemat: kaupunkien ja teollisuuden sähköasemien ydinkeskijännitesähkönjakelulaitteistona, varmistaa alueellisen sähköverkon vakaan toiminnan.

Reaalimaailman sovellustapaus

Tapaustutkimus: Sähkönjakeluprojekti suuren teräskonsernin valssaamotuotantolinjalle Jiangsun maakunnassa

Hankkeen tausta: Teräskonsernin valssaamotyöpajan nykyinen kojeisto ikääntyi ja usein toimintahäiriö, joka vaikuttaa tuotantolinjan jatkuvaan toimintaan. Erittäin luotettava keskijännite vaihtoon tarvittiin kojeisto.

Ratkaisu: Valittiin 28 Usune KYN28-6KV kojeistoa, jotka ovat yhteensopivia 10kV sähkönjakelujärjestelmän kanssa. nimellisvirta 1600A ja lyhytkestoinen 31,5kA (4s) VS1-tyhjiöpiirillä konfiguroituna katkaisijat.

Toteutustulokset: Kolmen vuoden aikana käyttöönotosta laite on toiminut ilman vikoja. The viisikerroksinen lukitusjärjestelmä estää tehokkaasti väärinkäytön, ja lokeroitu rakenne välttää vikojen leviäminen. Valssaamon tuotantolinjan tehonsyötön vakaus on parantunut 99,9 %, mikä vähensi vuotuiset seisokkien tappiot yli 5 miljoonalla yuanilla, mikä ansaitsee suurta kiitosta asiakkaalta.

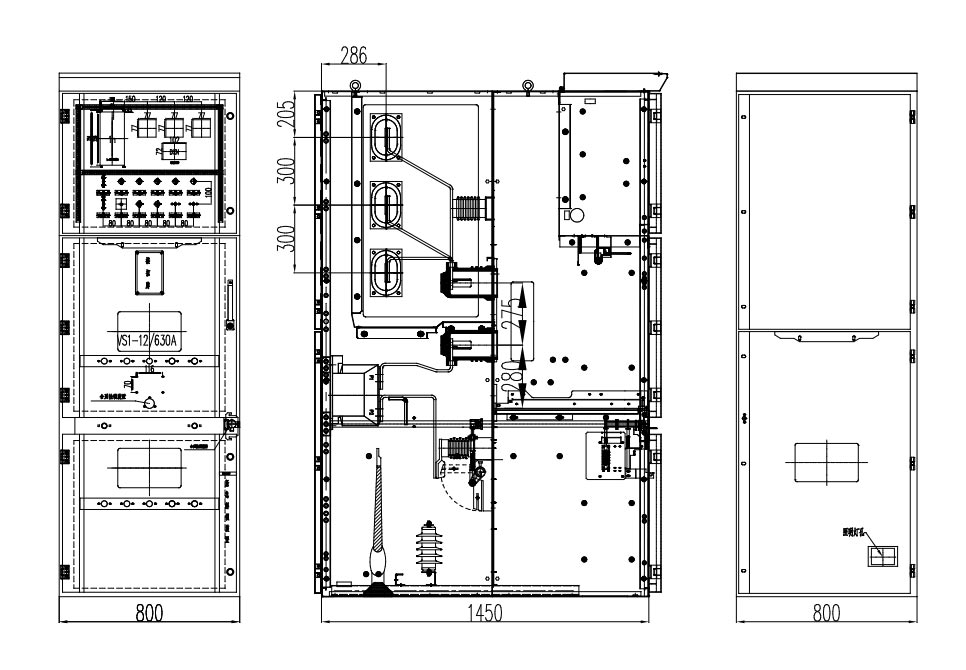

Ulkomitta

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

UKK

Q1: Mitkä ovat Kyn28 Switchgear 6kV:n keskeiset edut verrattuna perinteisiin kiinteisiin kytkinlaitteisiin?

V: Perinteisiin kiinteisiin kytkinlaitteisiin verrattuna Usune KYN28-6KV:n suurin etu on sen irrotettava rakenne. Katkaisijavaunua voidaan siirtää itsenäisesti, jolloin koko kaappi ei tarvitse sammuttaa virtaa huolto, mikä vähentää merkittävästi sähkökatkojen vaikutuksia. Samanaikaisesti sen metallipanssaroitu lokero rakenne ja kattava viiden varteenotettava lukitusjärjestelmä lisäävät turvallisuutta. Modulaarinen rakenne helpottaa laajennus ja järjestelmien integrointi, mukautuen monimutkaisiin sähkönjakelutarpeisiin, mikä johtaa alhaisempaan kokonaisuuteen elinkaaren ylläpitokustannukset.

Kysymys 2: Voidaanko tätä kytkinlaitetta mukauttaa korkeisiin tai erityisiin ympäristöihin? Mikä on räätälöintisykli?

V: Kyllä. Yli 1000 metrin korkeudessa sijaitsevissa ympäristöissä Usune optimoi eristyssuunnittelun ja komponenttien valinnan. varten erikoisympäristöt, kuten syövyttävät, kosteat ja pölyiset ympäristöt, räätälöidyt ratkaisut, kuten voidaan tarjota korroosionestopinnoitteita, parannettua tiivistystä ja pölynkestäviä esteitä. Tuotantosykli standardille räätälöidyt tuotteet on noin 15-20 päivää räätälöinnin monimutkaisuudesta ja tilausmäärästä riippuen.

Q3: Mitä myynnin jälkeisiä ja teknisiä tukipalveluita Usune tarjoaa valmistajana?

V: Lähdetehtaana Usune tarjoaa täyden elinkaaripalvelut: ennakkomyynti sisältää ratkaisun suunnittelun, parametrien valinta ja tekninen konsultointi; myynnin seurantaan kuuluu tuotannon edistymisen seuranta ja tehdastestaukset yhteistyö; jälkimyynti sisältää ilmaisen asennuksen ja käyttöönoton, kuljettajan koulutuksen, 1 vuoden laitetakuun, elinikäiset varaosien toimitus- ja huoltopalvelut sekä 24 tunnin globaali vastaus teknisiin tarpeisiin laitteiden vakaa toiminta.
