Rikkiheksafluoridi katkaisija 126kv

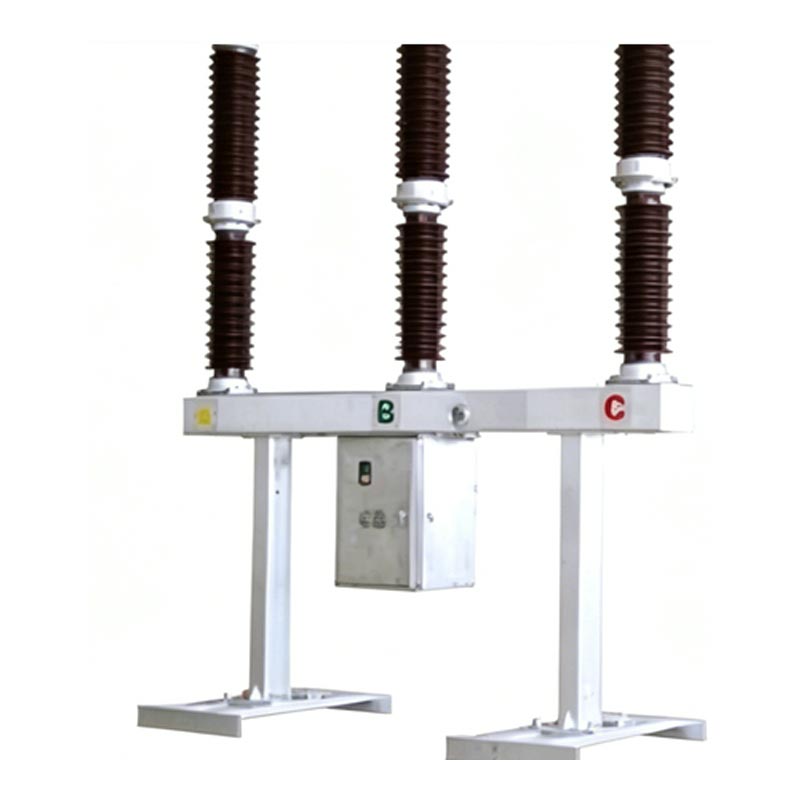

Usune LW36-110 rikkiheksafluoridi katkaisija 126 kV on ydinlaite, joka ohjaa ja suojaa 110 kV siirto- ja muunnosjärjestelmät, ja niitä voidaan käyttää myös katkaisijana ja kytkentälaitteena ryhmä. Tuotteessa on integroitu itsesähköinen valokaarisammutusrakenne, jossa jokainen vaihe on yksi tuki, yksitaukoyksikkö. Kaikki kolme vaihetta on asennettu samaan runkoon, jolloin saadaan aikaan mekaaninen kytkentä jousen avulla toimintamekanismi. Tuotteen yläosassa on valokaaren sammutuskammion posliiniholkki, keskiosa sisältää tukiposliiniholkin ja -kehyksen sekä sähköiset ohjauskomponentit sisältävän mekanismikotelon ripustettu rungon alle, mikä johtaa kompaktiin rakenteeseen ja kätevään käyttöön.

Keskeiset edut

1. Virallinen vaatimustenmukaisuus

Täyttää kiinalaisia standardeja GB1984-2003 "AC High Voltage Circuit Breakers" ja IEC62271-100:2001 "High Voltage" Kytkin ja ohjauslaitteet – Osa 100: Suurjännitekatkaisijat", ja se on läpäissyt tiukat tehdastestit ja sertifiointi tuotteen vaatimustenmukaisuuden ja luotettavuuden varmistamiseksi.

2. Ylivoimainen suorituskyky

Käyttää valokaaren sammutusperiaatetta "lämpölaajeneminen + avustettu puhallus", mikä johtaa lyhyeen valokaareen sammutusaika, pitkä sähköinen käyttöikä ja alhainen toimintamelu; käyttää SF6-kaasua, jolla on erinomainen eristys ja kaari sammutusominaisuudet väliaineena, mikä eliminoi palamis- ja räjähdysvaaran, mikä tekee siitä sopivan tiheästi asutuilla alueilla.

3. Luotettavat todisteet

Jousitoimisen mekanismin mekaaninen käyttöikä on jopa 6000 sykliä, vuotuinen SF6-kaasun vuotonopeus ≤0,5 %. ja pääpiirin resistanssi ≤80μΩ. Täydelliset tekniset parametrit ja testitiedot varmistavat tuotteen vakauden.

4. Vahva sopeutumiskyky

Soveltuu laajasti ankariin ulkoympäristöihin, ympäristön lämpötila-alueella -30 ℃ - +40 ℃ ja korkeus merenpinnasta ≤3000 metriä. Vahva tuulen, jään ja maanjäristysten vastustuskyky, joka vastaa erilaisten voimaprojektiskenaarioiden tarpeita.

Tekniset ydinparametrit

Rikkiheksafluoridi katkaisija 126 kV tarjoaa erinomaisen sähköisen suorituskyvyn ydinparametreineen täyttää 126 kV teholaitteiden korkeat vaatimukset ja varmistaa vakaan toiminnan monimutkaisissa voimajärjestelmissä. Avaimen ydin parametrit ovat seuraavat:

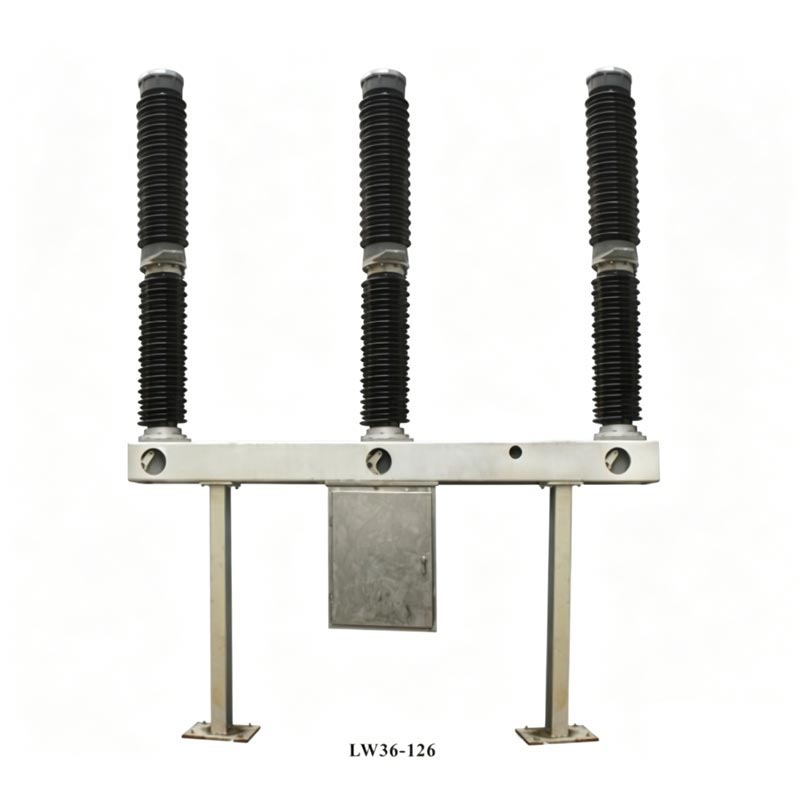

Tuotteen kokonaisrakenne

Rikkiheksafluoridi katkaisija 126 kV koostuu kolmesta vaiheesta, joista jokainen on varustettu itsesähköisellä Valokaarisammutuskammio, tukieristyslaite, adsorbentti ja vuotamaton rakenne. Staattisen tiivistyksen käyttö O-renkaat ja tiiviste, kun taas dynaaminen tiivistys käyttää jousipuristustiivistystä, mikä varmistaa erinomaisen ilmatiiviyden. The siirtoosa yhdistää yksinapaisen katkaisijan ja käyttömekanismin lähettäen tehokkaasti toimintavoima; jousen käyttömekanismissa on sisäänrakennettu mekanismilaatikko, joka tarjoaa manuaalista sähköenergiaa varastointi- ja uudelleensulkemistoiminnot tarjoavat joustavan ja luotettavan toiminnan.

Tuotteen toimintaperiaate

1. Sulkemistila: Järjestelmävirta muodostaa piirin liittimien, kiinteiden koskettimien, liikkuvien koskettimien, sylintereiden, ja välikoskettimet, mikä varmistaa normaalin voimansiirron.
2. Laukaisutoiminto: Käyttömekanismin vaikutuksesta liikkuva kosketin liikkuu alaspäin muodostaen an sähkökaari, kun liikkuvat ja kiinteät koskettimet eroavat toisistaan; sylinterissä oleva puristettu SF6-kaasu puhaltaa kaaren suuttimen läpi ja kaari sammuu, kun virta ylittää nollan.
3. SF6-kaasujärjestelmä: varustettu integroidulla SF6-tiheysmittarilla ja säätimellä lämpötilan kompensoinnilla. voi seurata kaasun painetta reaaliajassa. Kun paine on liian alhainen, hälytys laukeaa ja mekanismi on päällä lukittu mekaanisten vaurioiden estämiseksi.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Sovellustapaus

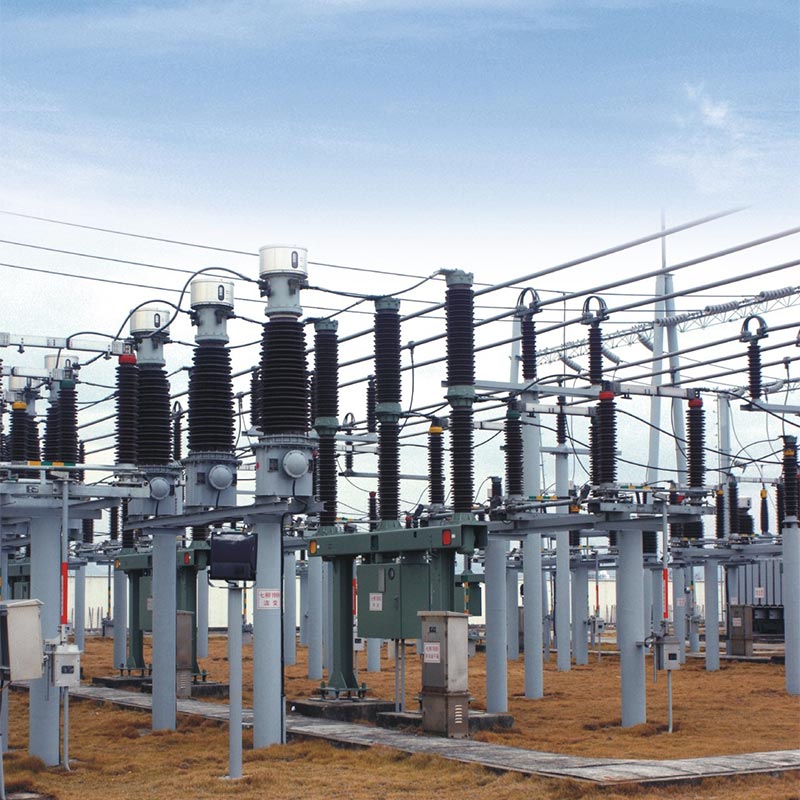

Vuonna 2024 Usune LW36-110 rikkiheksafluoridi katkaisija 126 kV kytkettiin onnistuneesti avaimeen 110 kV siirto- ja muunnosprojekti Pohjois-Kiinassa. Tällä hankkeella pyrittiin ratkaisemaan riittämättömyyden ongelma virransyöttökapasiteetti maaseudulla ja esikaupunkialueilla. Projektialueella on suuri lämpötilaero (-25 ℃... +38℃) ja toistuvia hiekkamyrskyjä, jotka asettavat erittäin korkeat vaatimukset ympäristön sopeutumiskyvylle ja luotettavuudelle. voimalaitteet.

Tämän projektin nimettynä toimittajana Usune toimitti 28 LW36-110-katkaisijaa. Tehdas lähetetty ammattiteknikot opastamaan asennusta, käyttöönottoa ja koekäyttöä paikan päällä. jälkeen Kahdeksan kuukauden vakaan toiminnan aikana tuote ei saavuttanut nolla vikaa, ja SF6-kaasun vuotonopeus oli paljon alle standardivaatimukset (todellinen testi ≤0,3 %) ja avautumis- ja sulkeutumisnopeus vastasi täysin projektin suunnittelua standardit. Hankkeen käyttöönoton jälkeen se paransi tehokkaasti paikallisen sähköverkon vakautta, vähensi laitevioista johtuvia sähkökatkoja ja sai korkean tunnustuksen projektin omistajalta ja paikalliselta voimaosasto, joka varmistaa täydellisesti sen erinomaisen ympäristöön sopeutuvuuden ja luotettavan toiminnan Käytä 126kV SF6 katkaisijaa todellisissa työolosuhteissa.

FAQ

Q1: Mikä on Usune Sulphur Hexafluoride Circuit Breaker Switch 126kV:n käyttöikä ja mitkä ovat avaimet huoltopisteet?

A1: Tuotteen mekaaninen käyttöikä on 6000 sykliä ja suositeltu jatkuva käyttöikä on 12 vuotta. Avain huoltopisteet: Viikoittaiset rutiinitarkastukset (eristeen eheys, SF6-kaasupaine jne.); vuosihuolto 3 vuoden välein (eristeiden puhdistus, pääpiirin resistanssin mittaus jne.); kun tuote saavuttaa huoltoolosuhteet (esim. 20 täyden kapasiteetin oikosulkukatkoa), valokaaren koskettimet, adsorbentti ja tiivisterenkaat täytyy vaihtaa. Valmistaja lähettää ammattitaitoisen henkilöstön antamaan huolto-ohjeita paikan päällä.

Kysymys 2: Voidaanko Usune LW36-110 katkaisijaa käyttää korkealla ja kylmillä alueilla? Mikä on maksimi sopiva korkeus?

A2: Kyllä. Tämä tuote on suunniteltu erityisesti ankariin ulkoympäristöihin, ja sillä on vahva sopeutumiskyky korkeaan korkeuksissa ja alhaisissa lämpötiloissa. Se soveltuu jopa 3000 metrin korkeuteen ja kestää niinkin alhaisia lämpötiloja -30 ℃, mikä täyttää täysin korkeiden ja kylmien alueiden, kuten Länsi-Kiinan, tarpeet. Lisäksi, mekanismilaatikossa on sisäänrakennettu lämmitin, joka tarjoaa kosteus- ja jäätymissuojan sateen, lumen ja kovan kylmän aikana vuodenaikoina varmistaen vakaan toiminnan.

Toimittaja ja huoltopalvelu

Zhejiang Usune Electric Co., Ltd., ammattimainen suurjännitelaitteiden valmistaja Kiinassa, omistaa täydellisen tuotantolinjan ja tiukan laadunvalvontajärjestelmän. Tehdas on varustettu edistyneillä testauslaitteet, ja jokainen tuote käy läpi tyhjiö-, kaasutäytön ja mekaanisen suorituskyvyn testauksen ennen lähtevät tehtaalta tuotteen laadun varmistamiseksi. Luotettavana toimittajana Usune tarjoaa yhden luukun huoltopalvelua, mukaan lukien paikan päällä tapahtuva asennusopastus, käyttöönotto, huoltokoulutus ja varaosien toimittaminen. Ammattilainen tekninen tiimi vastaa ripeästi käyttäjien tarpeisiin ja varmistaa laitteiden pitkän aikavälin vakaan toiminnan.
