Usune LW36-110 suurjännitekatkaisija sähköasemalle on itsenäisesti kehitetty ydinvoimalaite ja valmistaja Zhejiang Usune Electric Co., Ltd., johtava Kiinan suurjännitekytkinlaitteiden valmistaja teollisuus. Tätä kolmivaiheista AC 50 Hz:n suurjännitekojeistoa käytetään ensisijaisesti sähkölaitteiden ohjaamiseen ja suojaamiseen. 110kV voimansiirto- ja muunnosjärjestelmät, ja sitä voidaan käyttää myös kosketinkatkaisijana ja sisään sovelluksia, jotka vaativat kojeistokokoonpanoja. Tuotteet valmistetaan Usunen ammattimaisessa tehtaassa integroimalla T&K, tuotanto ja testaus varmistaen, että jokainen tuote täyttää tiukat laatustandardit ennen tehtaalta lähtöä.
Tuotteen luotettavuuden ja yhteensopivuuden takaamiseksi Usune LW36-110 suurjännitekatkaisija Sähköasema on täysin GB1984-2003 "AC High Voltage Circuit Breakers" -standardin mukainen ja täyttää Kansainvälisen sähköteknisen komission (IEC) standardi IEC62271-100:2001 "Korkeajännitekytkin- ja ohjauslaitteet - Osa 100: Suurjännitekatkaisijat". Ammattimaisena toimittajana Usune on läpäissyt tiukan laatujärjestelmän sertifiointi, ja sen tehdas on varustettu edistyneillä tuotanto- ja testauslaitteilla sen varmistamiseksi, että kunkin tuotteen suorituskyky täyttää tai ylittää alan standardit.
Hyödyntämällä ainutlaatuista "lämpölaajeneminen + apu" valokaaren sammutusperiaatetta, sillä on erinomainen rikkoutuminen suorituskyky, lyhyt kaariaika, pitkä sähköinen käyttöikä ja alhainen toimintamelu takaavat tehokkaasti virran turvallisuuden verkon toimintaa.

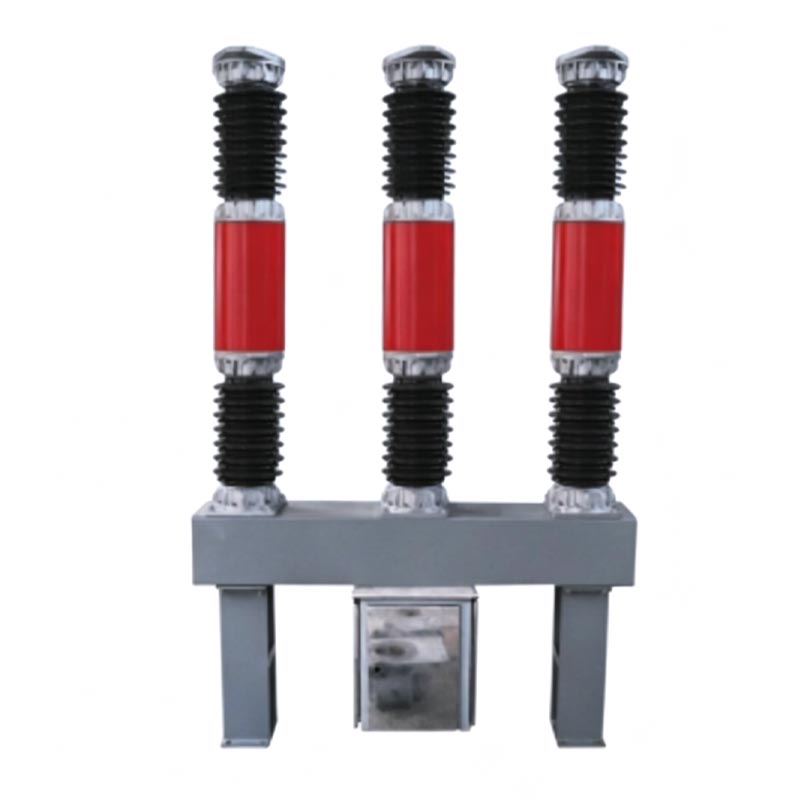

Käyttää SF6-kaasua, jolla on erinomaiset eristys- ja valokaaren sammutusominaisuudet eristävänä ja valokaaren sammuttajana keskinkertainen, ei aiheuta palo- tai räjähdysvaaraa, joten se sopii tiheästi asutuille alueille ja erilaisille monimutkaiset sähköasemaympäristöt.
Varustettu CTB-1-tyyppisellä jousikäyttömekanismilla, jossa on yksinkertainen ja kompakti rakenne, vakaa toiminta, korkea turvallisuus ja luotettavuus sekä pienempi huolto- ja vikatiheys.
Voi toimia vakaasti ankarissa ympäristöissä noudattaen tiukasti erilaisia ympäristöindikaattoreita ja varmistamalla pitkäaikainen vakaa toiminta eri alueilla.
1. Nimellisjännite: 110kV; Nimellistaajuus: 50 Hz; Nimellisvirta: 3150A
2. Nimellinen oikosulkuvirta: 40 kA; Nimellinen oikosulkuvirta (huippu): 100 kA
3. Nimellinen SF6-kaasupaine (20 ℃): 0,5 MPa; Vuotuinen vuotosuhde: ≤0,5 %
4. Mekaaninen käyttöikä: 6000 sykliä; Aukioloaika: ≤60ms; Sulkemisaika: ≤145 ms
5. Ympäristön lämpötila-alue: -30℃～+40℃; Korkeus: ≤3000m

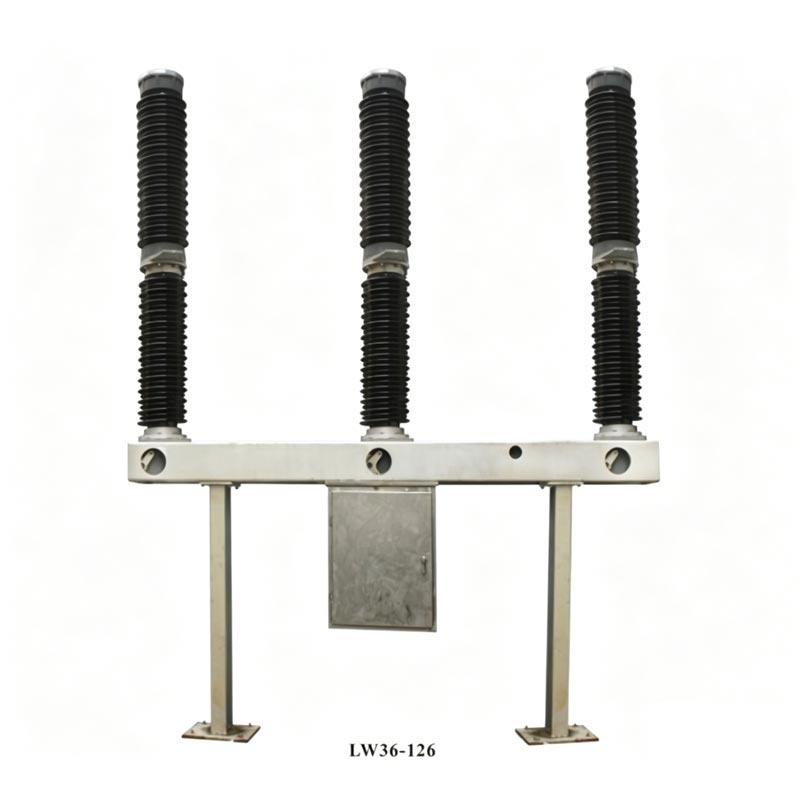

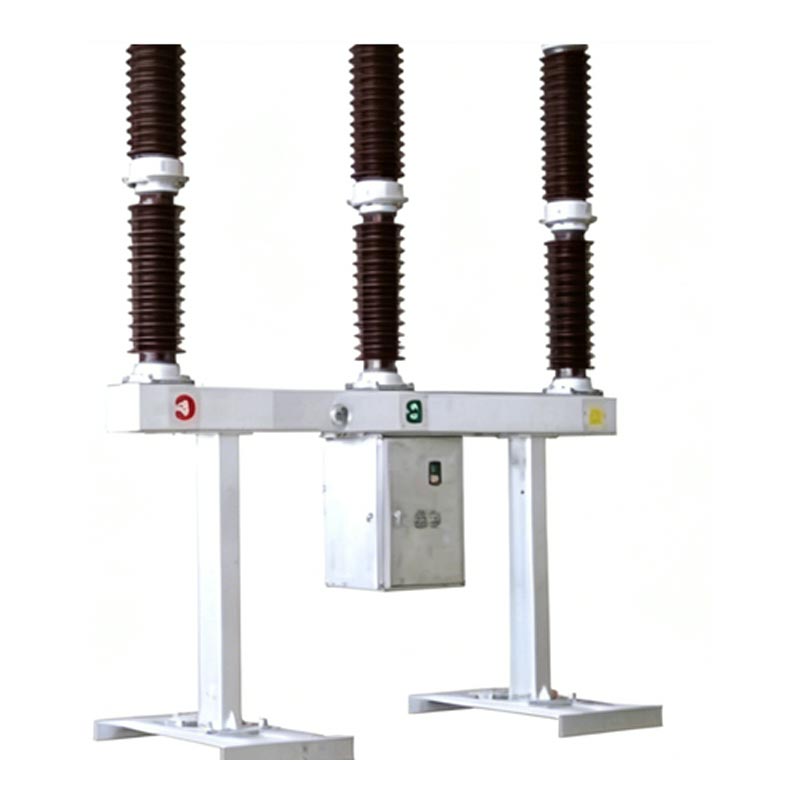

Sähköaseman suurjännitekatkaisijassa on integroitu itsesähköinen kaarisammutuskammio rakenne, jossa jokainen vaihe on yksipilari yksikatkoinen (POLE). Jokainen katkaisija koostuu kolmesta vaiheesta, asennettu samaan runkoon, toimii jousimekanismilla, kolme mekaanisesti kytkettyä vaihetta. Yläosa tuotteessa on valokaaren sammutuskammion posliiniholkki, keskiosassa on tukiposliini holkki ja runko, ja mekanismilaatikko sijaitsee keskellä ja ripustetaan rungon alle. Siinä on sisäinen jousiohjausmekanismi ja sähköiset ohjauskomponentit. Mekanismi ulostulon vetotanko liitetään kiertokanki ja pyörivä varsi. SF6 kaasutiheyden säädin on asennettu rungon etuosaan, mikä on tuettu molemmista päistä tukien avulla.
Järjestelmävirta kulkee liittimien, kiinteän koskettimen tukitangon, kiinteän pääkoskettimen, liikkuvan pääkoskettimen läpi kosketin, sylinteri, välikosketin ja välilaippa muodostavat sitten piirin järjestelmän kanssa terminaalit.
Toimilaitteen vaikutuksesta käyttövarsi vetää eristävää vetotankoa, männänvartta, sylinteriä, liikkuvaa kaaria kosketin ja suutin alaspäin yhdessä. Valokaari syntyy, kun liikkuvat ja kiinteät koskettimet eroavat toisistaan. Milloin liikkuva kosketinjärjestelmä siirtyy alaspäin tiettyyn asentoon, suutin avautuu ja puristettua SF6-kaasua sylinteri puhalletaan kaaren alueelle suuttimen kautta. Valokaari sammuu, kun virta ylittää nollan.
Toimilaitteen vaikutuksesta käyttövarsi vetää eristettyyn tankoon kytkettyä liikkuvaa kosketinta ylöspäin sulkemisasentoon. Samanaikaisesti SF6-kaasu tulee sylinteriin valmistautuen seuraavaan avausoperaatioon.
Koostuu SF6-tiheysmittarista (painemittari ja tiheyssäädin integroitu), kaasunsyöttöventtiili, kolmivaiheinen venttiilit ja SF6-kaasuputki. Siinä on lämpötilakompensointi, hälytys ja lukituspainesuoja varmistaa vakaan SF6-kaasun paineen.
Se sijaitsee mekanismin kotelossa ja sisältää avainkomponentteja, kuten käyttökytkimiä, automaattisia kytkimiä, laukaisukytkimet, releet, liittimet, sulkukäämit, moottorit ja lämmittimet. Se mahdollistaa kytkimen ohjauksen, pumppauksen eston, jousienergian varastointi, SF6 kaasunpainesuojaus, lämmitys ja valaistustoiminnot.

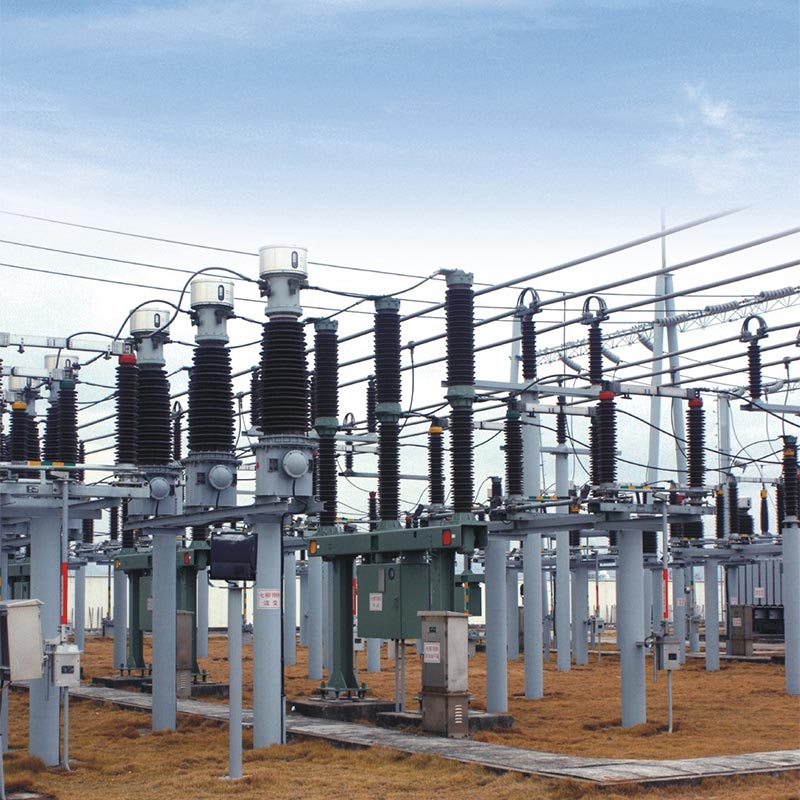

Usune LW36-110:n suurjännitekatkaisijan luotettavuuden ja käytännöllisyyden varmistamiseksi alaasemalle, tätä tuotetta on onnistuneesti sovellettu 110 kV:n sähköasemaprojektiin tärkeässä teollisuuspuistossa Itä-Kiinassa. Kuten Luotettu toimittaja, Usune toimitti tähän projektiin 12 LW36-110 katkaisijaa, jotka ovat toimineet vakaasti yli kolmen vuoden ajan.
Tämä sähköasema toimittaa sähköä yli 50:lle teollisuuspuiston suurelle ja keskisuurelle yritykselle, jotka vaativat erittäin suurta vakautta ja turvallisuutta. Projektin alkuvaiheessa asiakas kokonaisvaltaisesti verrattiin useita kiinalaisia valmistajia, ja lopulta valittiin Usunen LW36-110 katkaisijat niiden ylivertaisuuden vuoksi. tekninen suorituskyky, tiukka laadunvalvonta ja kattava myynnin jälkeinen palvelu. Käytön aikana, tuotteet kestivät menestyksekkäästi äärimmäisiä sääolosuhteita, kuten korkeita lämpötiloja, rankkaa sadetta ja matalaa lämpötilat ilman tallennettuja toimintahäiriöitä. SF6-kaasun vuotonopeus oli paljon alle standardivaatimuksen (≤0,5%), mekaaninen toiminta oli sujuvaa ja avaus- ja sulkemisajat vakaat, mikä varmisti tehokkaasti turvallisuuden ja puiston sähköverkon vakaa toiminta. Tämä sai asiakkaalta paljon kiitosta, ja Usunesta tuli nimetty voimalaitteiden toimittaja puiston myöhempiä laajennusprojekteja varten.
A1: Tuotteen mekaaninen käyttöikä on 6000 sykliä, ja normaalikäytössä ja säännöllisessä huollossa sen jatkuva käyttöikä voi olla 12 vuotta. Keskeisiä huoltokohteita ovat: viikoittaiset rutiinitarkastukset (eristeen tarkastus eheys, SF6-kaasupaine ja toimintatila); vuosihuollot 3 vuoden välein (eristeiden puhdistus, tarkastus kiinnikkeet, pääpiirin resistanssin ja SF6-kaasun kosteuspitoisuuden mittaus); mukaan vaaditaan suuria kunnostuksia seuraavat ehdot: 12 vuotta jatkuvaa käyttöä, 2000 nimellisvirtakatkosta, 20 täydellistä kapasiteettia (40 kA) keskeytyksiä tai 6000 mekaanista toimenpidettä. USune tarjoaa ammattimaista huolto-opastusta ja varaosia toimitus varmistaa tuotteen pitkän aikavälin vakaan toiminnan.
A2: Kyllä, tällä tuotteella on vahva sopeutumiskyky ympäristöön ja sitä voidaan käyttää korkealla ja erittäin kylmässä alueilla. Sen ympäristön lämpötila-alue on -30 ℃ - +40 ℃, maksimi säädettävä korkeus ≤ 3000 m. Se voi kestää 700Pa tuulenpainetta ja 10mm jäätä, ja sen seisminen lujuus täyttää vaakasuuntaiset vaatimukset kiihtyvyys ≤0,3g ja pystysuuntainen kiihtyvyys ≤0,15g. Se sopii myös alueille, joilla on päivittäinen keskiarvo kosteus ≤ 95 % ja kuukausittainen keskimääräinen suhteellinen kosteus ≤ 90 % (25 ℃), ja sitä voidaan käyttää ympäristöissä, joissa ei ole syttyviä, räjähtäviä, kemiallisesti syövyttäviä ja voimakkaita tärinäolosuhteita, jotka täyttävät täysin ympäristövaatimukset useimmat sähköasemaprojektit Kiinassa ja jopa maailmanlaajuisesti.
Zhejiang Usune Electric Co., Ltd. on ammattimainen suurjännitetehokytkinlaitteiden valmistaja ja toimittaja Kiina, joka keskittyy korkeajännitepiirien tutkimukseen, kehittämiseen, tuotantoon, myyntiin ja myynnin jälkeiseen palveluun katkaisijat, kytkimet ja muut teholaitteet. Yrityksen tehdas sijaitsee Zhejiangin maakunnassa Kiinassa, pinta-ala on yli 10 000 neliömetriä, varustettu edistyneillä tuotantolinjoilla, testauslaitteilla ja ammattitaitoinen T&K-tiimi.
Usune noudattaa filosofiaa "Laatu ensin, asiakas korkein" ja ottaa tiukasti käyttöön laadunvalvontajärjestelmän tuotantoprosessin aikana. Kaikki tuotteet testataan tarkasti ennen tehtaalta lähtöä. Luotettuna Toimittaja Usune on toimittanut korkealaatuisia voimalaitteita satoihin sähköasemaprojekteihin sekä kotimaassa että kansainvälisesti voittaen laajan asiakastunnustuksen luotettavasta tuotelaadustaan ja kattavasta myynnin jälkeinen palvelu.
