Korkeajännite Sf6 katkaisija

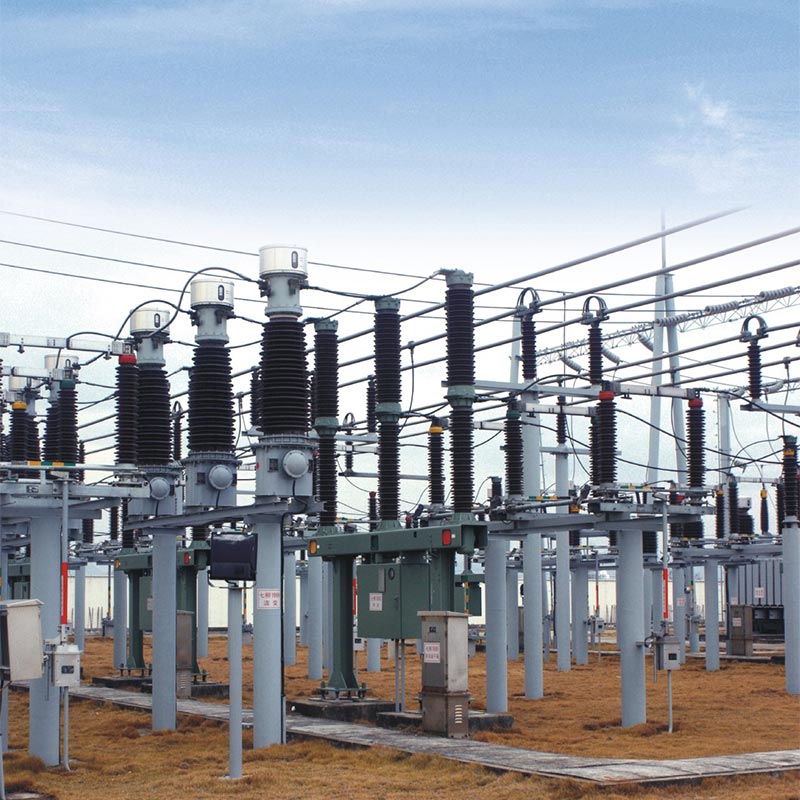

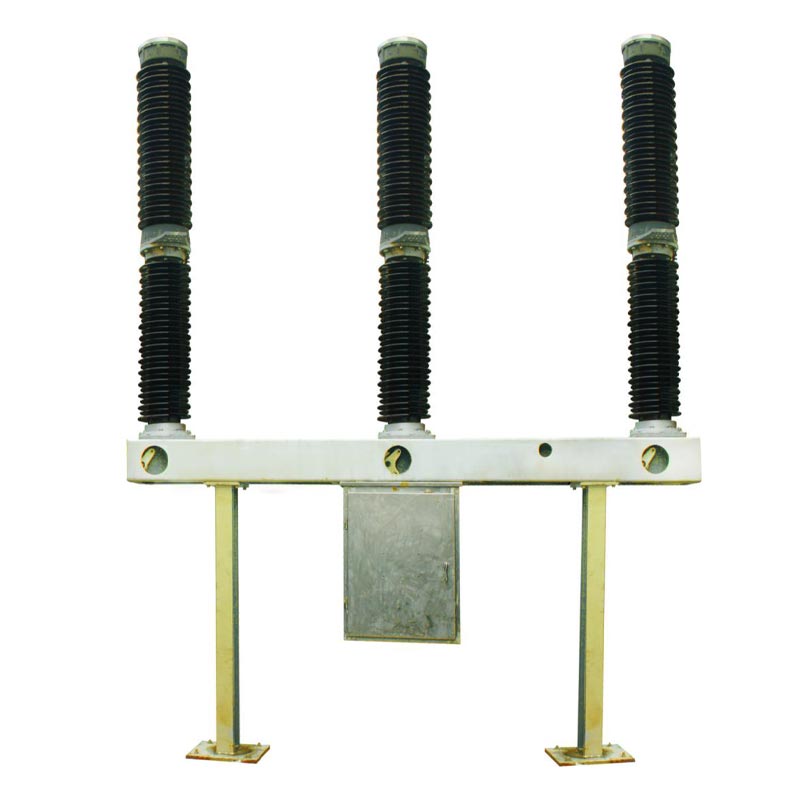

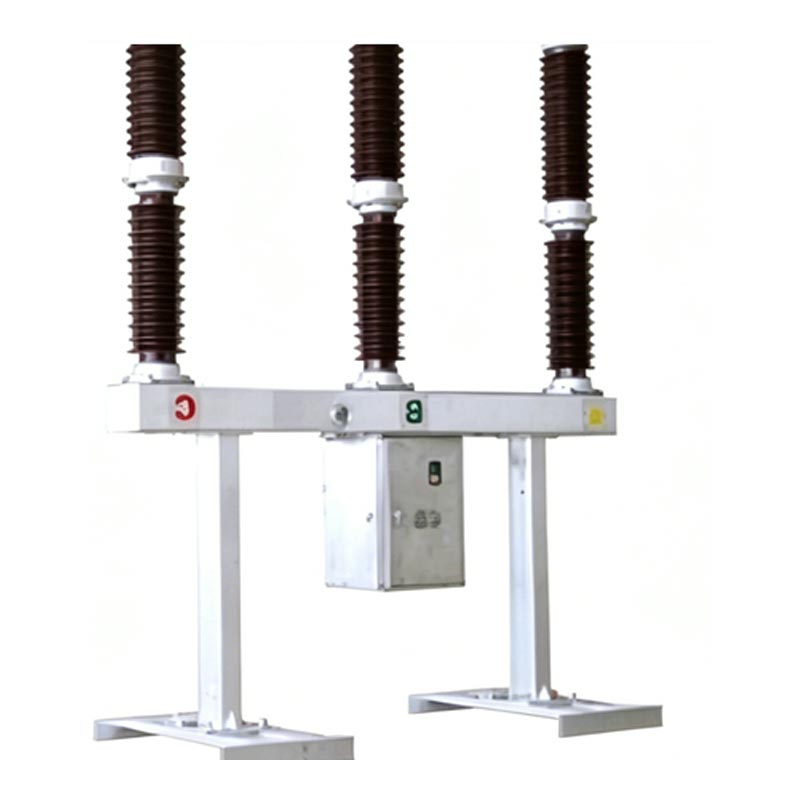

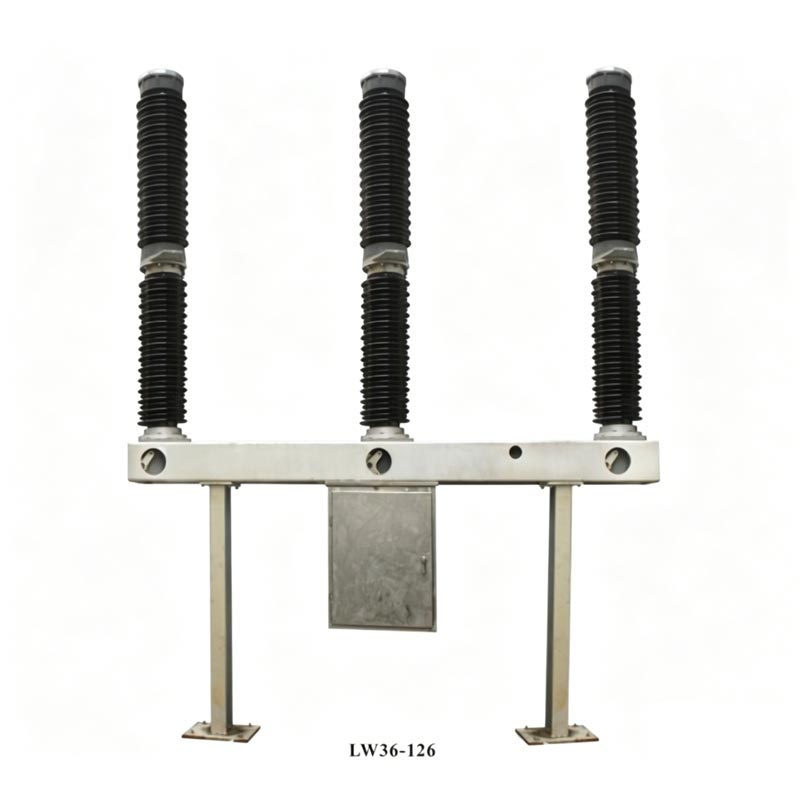

Zhejiang Usune Electric Co., Ltd., ammattimainen suurjännitesähkölaitteiden valmistaja Kiinassa, on käynnistänyt LW36-110 High Voltage Sf6 -katkaisija. Tämä tuote on kolmivaiheinen AC 50Hz ulkokäyttöinen suurjännitekojeisto soveltuu 110kV voimansiirto- ja muunnosjärjestelmien ohjaukseen ja suojaamiseen. Sitä voidaan käyttää myös a katkaisijan ja kytkinlaitteen kokoonpano.

High Voltage Sf6 Circuit Breaker ottaa käyttöön ainutlaatuisen "lämpölaajenemisen + avustetun puhalluksen" valokaaren sammutusperiaatteen, varustettu CTB-1-tyyppisellä jousikäyttömekanismilla, joka täyttää kansalliset ja kansainväliset standardit, ja jolla on erinomainen valokaaren sammutuskyky, korkea turvallisuus ja vakaat käyttöominaisuudet. Luotettavana toimittaja, Usune on sitoutunut tarjoamaan korkealaatuisia ja kestäviä suurjännitekojeistoja. Sen LW36-110 SF6 piiri katkaisijaa on käytetty laajasti avainprojekteissa, kuten sähköverkoissa ja teollisuuspuistoissa, tarjoten luotettavaa virtalähdettä infrastruktuurin rakentamiseen.

Keskeiset edut

1. Edistyksellinen kaarisammutustekniikka

Siinä hyödynnetään ainutlaatuista "lämpölaajeneminen + avustettu puhallus" valokaaren sammutusperiaatetta, ja siinä on lyhyt kaari sammutusaika, pitkä sähköinen käyttöikä ja alhainen toimintamelu parantavat tehokkaasti virtalähteen vakautta.

2. Korkea turvallisuussuorituskyky

Käyttämällä SF6-kaasua eristys- ja valokaaren sammutusaineena, sillä on erinomainen eristys ja valokaaren sammutus. suorituskyky, joka eliminoi palamis- ja räjähdysvaaran, mikä tekee siitä sopivan tiheästi asutuille alueille.

3. Vakaa toimintamekanismi

Varustettu CTB-1-tyyppisellä jousikäyttömekanismilla, siinä on yksinkertainen ja kompakti rakenne, turvallinen ja luotettava toiminta ja vahvat häiriöntorjuntaominaisuudet.

4. Kansainvälisten standardien noudattaminen

Täysin yhteensopiva GB1984-2003 "AC High Voltage Circuit Breakers" ja IEC62271-100, 2001 "High Voltage Switchgear" kanssa ja ohjauslaitteet – Osa 100: Suurjännitekatkaisijat", jotka täyttävät maailmanlaajuisen tehon tekniset vaatimukset hankkeita.

Sovellettavat ympäristöolosuhteet

High Voltage Sf6 Circuit Breaker on suunniteltu ulkokäyttöön ja tarjoaa vahvan sopeutumiskyvyn ympäristöön ja soveltuvuus erilaisiin ankariin käyttöolosuhteisiin:

1. Ympäristön lämpötila: -30 ℃ ~ +40 ℃
2. Korkeus: ≤3000m
3. Suhteellinen kosteus: Päivittäinen keskiarvo ≤95 %, kuukausittainen keskiarvo ≤90 % (25 ℃:ssa)
4. Tuulen paine ≤700Pa; Jään paksuus ≤10mm
5. Seisminen intensiteetti: vaakasuuntainen kiihtyvyys ≤ 0,3 g, pystysuuntainen kiihtyvyys ≤ 0,15 g
6. Ei syttyviä, räjähtäviä, kemiallisesti syövyttäviä tai voimakkaasti täriseviä ympäristöjä

Tuotteen rakenne ja toimintaperiaate

1. Kokonaisrakenne

High Voltage Sf6 Circuit Breaker ottaa käyttöön integroidun itsestään sammuvan valokaarisammutusrakenteen. Jokainen vaihe on yhden pilarin yksikatkos (POLE). Jokainen katkaisija koostuu kolmesta vaiheesta, jotka on asennettu samaan runkoon, ja toimii jousimekanismilla, jossa kolme vaihetta on yhdistetty mekaanisesti. Tuotteen yläosassa on kaarisammutuskammion posliiniholkki, keskiosassa on kannatinposliiniholkki ja runko, ja mekanismikotelo on ripustettu rungon keskikohdan alle, ja siinä on jousikäyttöinen mekanismi ja sähkö ohjauskomponentit. Rungon etuosaan on asennettu SF6-kaasutiheyssäädin, joka on tuettu molemmista päättyy tukiin.

2 Tärkeimmät komponentit ja toiminnot

- Valokaarisammutusyksikkö: Käyttää itsesammutusrakennetta. Kun katkaisija laukeaa, korkeapaineinen lämpölaajeneminen sylinterin sisällä sammuttaa valokaaren, mikä varmistaa nopean ja tehokkaan toiminnan sammutus.
- Tukieristyslaite: Tukee valokaaren sammutuskammion eristettä ja eristää maata jännitteiset komponentit; eristystanko yhdistää käyttövarren ja pysäytystangon varmistaen eristysturvallisuuden.
- Adsorbentti: Asennettu kaarisammutuskammion yläpäädyn kannen sisään, se pitää SF6-kaasun kuivana ja imee hajoamiskaasut, jotka muodostuvat kaarihajoamisesta. Se on vaihdettava huollon aikana.
- Vuodonestorakenne: Käyttää staattisen tiivistyksen (O-rengas + tiiviste) ja dynaamisen tiivistyksen yhdistelmää (jousipuristustiiviste), jolloin vuotuinen SF6-kaasuvuotoaste on ≤0,5 %. - Jousitoiminen mekanismi: Mahdollistaa avaus-, sulkemis- ja uudelleensulkemistoiminnot nopealla toimintanopeudella (sulkemisaika ≤145ms, avausaika ≤60ms), vakaa suorituskykyä ja tukee manuaalista ja sähköistä energian varastointia.

3. Toimintaperiaate

- Sulkuasento: Järjestelmävirta kulkee liittimien, kiinteän koskettimen tukitangon, kiinteän pääkoskettimen, liikkuva pääkosketin, sylinteri, välikosketin ja välilaippa muodostaen piirin terminaalit.
- Avaustoiminto: Käyttömekanismin vaikutuksesta käyttövarsi vetää eristystankoa, mäntää sauva, sylinteri, liikkuva kaarikosketin ja suutin alaspäin; kaari syntyy, kun liikkuvat ja paikallaan olevat koskettimet koskettavat erillinen. Kun liikkuva kosketinjärjestelmä siirtyy tiettyyn asentoon, suutin avautuu ja puristaa SF6-kaasua puhaltaa valokaaren pois ja sammuttaa kaaren, kun virta ylittää nollan.
- Sulkemistoiminto: Käyttömekanismi ajaa liikkuvan koskettimen ylöspäin sulkemisasentoon, kun taas SF6 kaasu tulee sylinteriin valmistautuen seuraavaan avaamiseen.

Tärkeimmät tekniset parametrit

Usune LW36-110 SF6 katkaisija tarjoaa erinomaisen teknisen suorituskyvyn, ja tärkeimmät parametrit täyttävät korkeimmat 110 kV tehojärjestelmien standardit varmistaen vakaan ja tehokkaan toiminnan.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

Käytännön sovellustapaus

Tapaustutkimus: 110 kV:n sähköverkon päivitysprojekti Pohjois-Kiinassa

Hankkeen tausta: 110 kV:n sähköverkko Pohjois-Kiinassa joutui päivittämään vanhentuneita kojeistoitaan tehon parantamiseksi toimitusvakaus ja -varmuus ankarissa ympäristöissä, kuten alhaisissa talvilämpötiloissa (-25 ℃) ja voimakkaassa tuulessa paine.

Tuotesovellus: Projektissa valittiin 20 Usene LW36-110 SF6 katkaisijaa. Niiden sopeutumiskyky matalissa lämpötiloissa (-30 ℃ ~ +40 ℃) ja erinomainen valokaaren sammutuskyky ratkaisivat tehokkaasti laitteen epävakaan toiminnan ongelman. laitteiden vanheneminen matalissa lämpötiloissa.

Sovellustulokset: Vuonna 2022 käyttöönoton jälkeen laite on toiminut vakaasti neljä vuotta ilman valokaaren sammutusvika, kaasuvuoto tai muut viat. Vuosittainen virransyötön luotettavuusaste on kasvanut 0,8 % varmistaa tehokkaasti normaalin sähkönsyötön alueen asukkaille ja teollisuusyrityksille.
