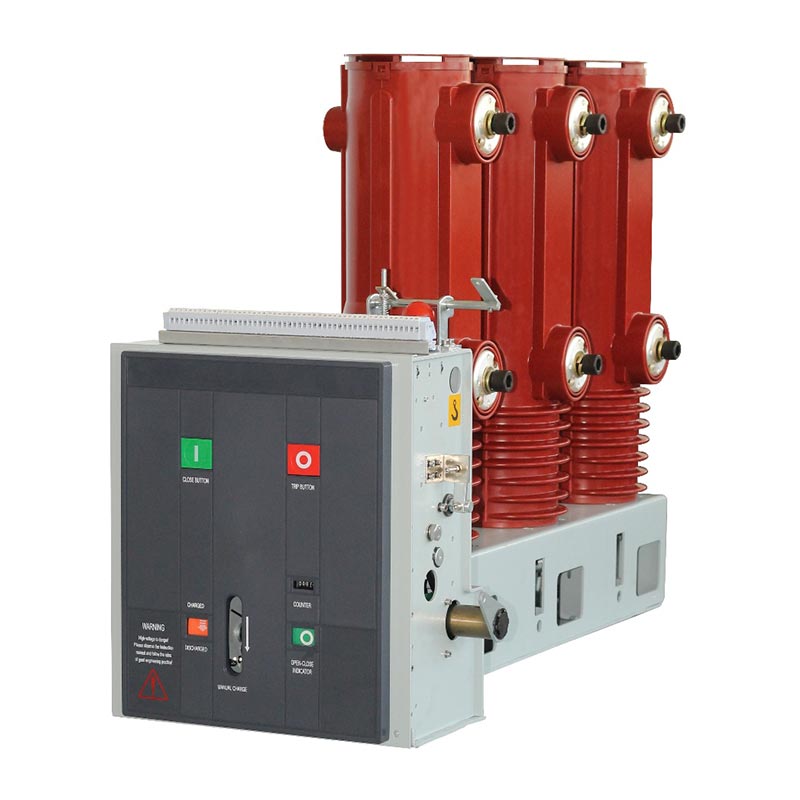

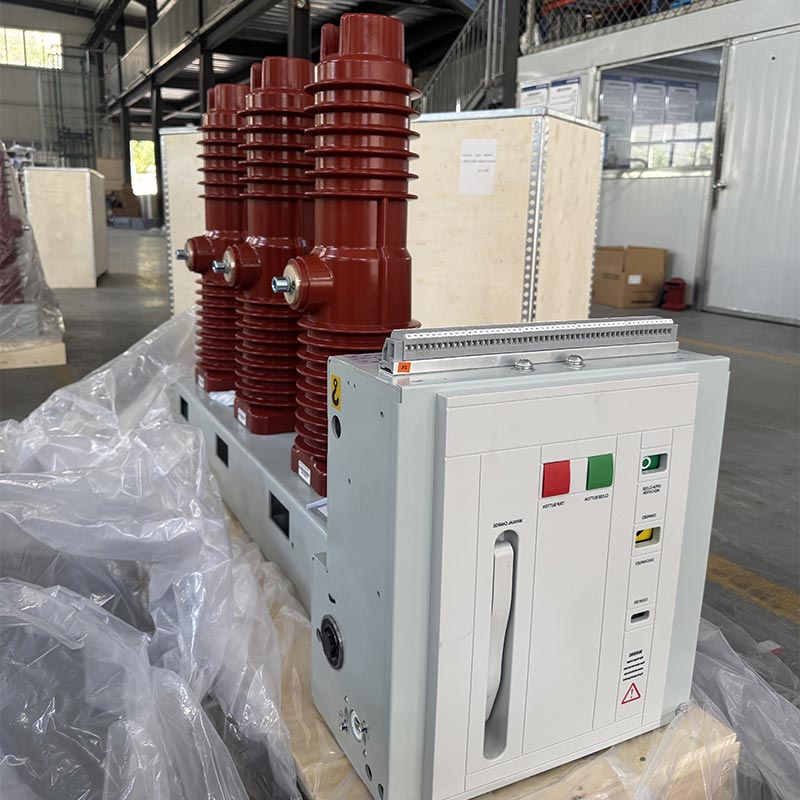

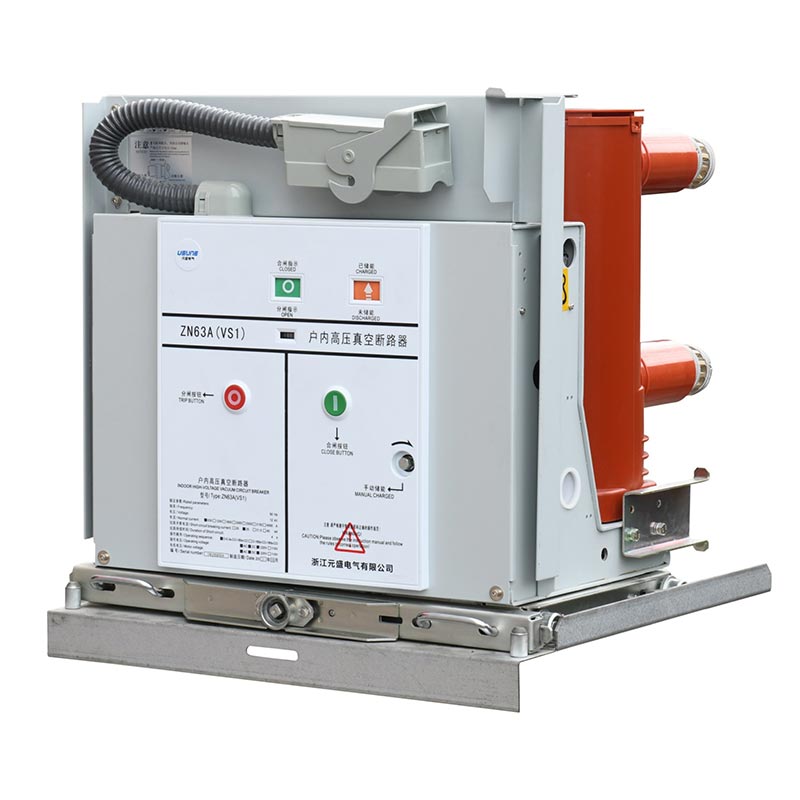

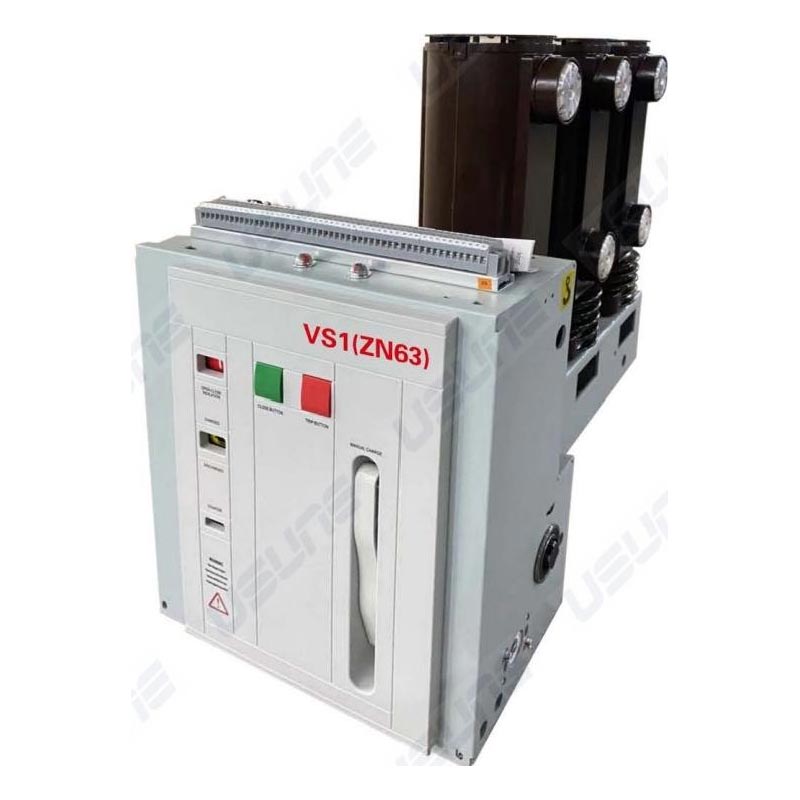

Sivulle asennettu sisätilojen tyhjiökatkaisin

Usunen sivulle asennettu sisätyhjiökatkaisija on kiinteä suurjännitekytkinlaite, jota käytetään pääasiassa kiinteissä kytkinlaitteet. Sitä voidaan käyttää itsenäisesti tai integroituna rengasverkkojen tehonsyöttöjärjestelmiin, laatikkotyyppisiin muuntajiin, ja erilaiset epätyypilliset virtalähdejärjestelmät. Sen ydinetu on sen tyhjökaarisammutustekniikka, välttää perinteisten valokaarisammutusaineiden aiheuttamia saasteita ja vaurioita ja parantaa tehokkaasti virransyöttöä turvallisuutta ja vakautta. Tämä tuote on itsenäisesti kehittänyt ja valmistanut Usunen tehdas, kypsällä tuotantoprosessit ja tiukka laadunvalvonta, mikä varmistaa vakaan ja luotettavan toiminnan erilaisissa monimutkaisissa olosuhteissa ehdot.

Tuotestandardit ja auktoriteetti Tuotteen luotettavuuden ja vaatimustenmukaisuuden varmistamiseksi Usunen sivulle asennettava sisäimuri Circuit Breaker noudattaa tiukasti arvovaltaisia kotimaisia ja kansainvälisiä standardeja, mukaan lukien GB/T1984-2014 "High Jännitteen katkaisijat", JB3855-1996 "3,6 ~ 40,5 KV sisätilojen suurjännitteiset tyhjiökatkaisimet" ja DL/T403-2000 "12~40.5KV tyhjiökatkaisijoiden tilaustekniset ehdot" ja täyttää asiaankuuluvat vaatimukset IEC62271-100:2008. Jokainen tuote käy läpi tiukan tehdastarkastuksen ennen tehtaalta lähtöä ja kaikki tekniset parametrit täyttävät suunnitteluvaatimukset, mikä osoittaa Usunen sitoutumisen tuotteiden laatuun ja turvallisen käytön varmistamiseen käyttäjiä.

Toimintaympäristö ja sovellettavuus

Sivulle asennettu sisäimurikatkaisija on erittäin mukautuva erilaisiin ympäristöihin ja sopii seuraavat sisäkäyttöolosuhteet:

1. Ympäristön lämpötila: korkeintaan +40 ℃, vähintään -15 ℃
2. Ympäristön kosteus: Päivittäinen keskimääräinen suhteellinen kosteus ≤ 95 %, kuukausittainen keskiarvo ≤ 90 %; päivittäinen keskimääräinen höyrynpaine ≤22×10⁻³MPa, kuukausittainen keskiarvo ≤1,8×10⁻³MPa
3. Korkeus: Enintään 1000 m
4. Seisminen intensiteetti: Ei yli 8 astetta
5. Ilmakehän ympäristö: vapaa merkittävästä pölystä, savusta, syövyttävistä ja syttyvistä kaasuista, höyryistä tai suolasuihkusta saastuminen.

Huomautus: Jos todellinen käyttöympäristö ylittää yllä mainitut normaalit vaatimukset, ota yhteyttä ammattimainen valmistaja Usene räätälöimään sopivan tuoteratkaisun.

Rakenne ja toiminta

1. Kokonaisrakenne

Sivulle asennettu sisätyhjiökatkaisija ottaa käyttöön etu-taka-asetuksen käyttömekanismista ja valokaaren sammutuskammio. Johtava pääpiiri on kolmivaiheinen lattiaan asennettu tyyppi. Tyhjiön katkaisija on asennettu pituussuunnassa putkimaiseen eristyssylinteriin, joka on valmistettu käyttämällä epoksihartsi-APG-prosessia. Tämä tarjoaa erinomaisen virumisenestokyvyn vähentäen merkittävästi pölyn kertymistä katkaisijan pinnalle, estää ulkoisia tekijöitä vaikuttamasta sen toimintaan ja varmistaa korkean eristyskyvyn myös kosteissa ja voimakkaasti saastuneita ympäristöjä.

2. Toimintamekanismin rakenne

Käyttömekanismi on tasomainen jousikäyttöinen mekanismi, joka tukee manuaalista ja sähköistä energian varastointia. The käyttömoottori on asennettu katkaisijan etukaappiin. Kaappi on jaettu viiteen kokoonpanoon tilat neljällä väliseinällä, joissa on energian varastointi-, siirto-, laukaisu- ja puskurikomponentit vastaavasti. Tuote yhdistää katkaisijan ja käyttömekanismin yhdeksi malliksi, mikä takaa korkean mekanismin toiminnallisen suorituskyvyn ja katkaisijan avautumisen ja sulkemisen välinen vastaavuusaste vaatimukset. Tämä vähentää tarpeettomia välivaiheita, alentaa energiankulutusta ja melua sekä parantaa toimintavarmuutta.

Tärkeimmät tiedot ja tekniset parametrit

Asennus ja käyttöönotto

1. Tarkista katkaisija vaurioiden varalta. Jos se on vaurioitunut, lopeta sen käyttö välittömästi.
2. Poista epäpuhtaudet (erityisesti eristyspinnalta). Kuljetuksen aikana syntyneet epäpuhtaudet tai varastointi voi vaikuttaa tuotteen eristyskykyyn.
3. Käytä katkaisijaa manuaalisesti energian varastoimiseksi ja sulje/avaa tarvittaessa, tarkkailemalla, ovatko energian varastointitila ja sulkemis-/avautumisasennon ilmaisimet normaaleja.
4. Käytä katkaisijaa energian varastoimiseksi ja suorita sulkemis-/avaamistoiminnot käyttövoimalla syöttö, tarkistamalla, ovatko energian varastointitila ja asennon ilmaisimet normaalit.
5. Käsikärrytyyppisen katkaisijan käyttö: Aseta työntökahva työntöreikään, käännä myötäpäivään eteen ja vastapäivään vetäytyäksesi, kokonaistyöntöiskulla 300±3 mm; avoimessa asennossa liikuta sitä pehmeästi työ- tai testiasentoon kääntämällä kahvaa 30 kertaa keskinopeudella, kunnes kuuluu "naksahdus", osoittaa, että se on paikallaan (älä käytä liiallista voimaa, jotta työntömekanismi ei vaurioidu). Tällä hetkellä, vastaavat asentoilmaisimet (S8, S9) aktivoituvat.

Huomautus: Käytettäessä sulkevaa lukituslaitetta, lukituspiirin virtalähde on kytkettävä lukituksen avaamiseksi ennen sulkemista; Kun purat pakkauksesta, toimi pakkausvaatimusten mukaisesti nostaen katkaisijan kulmaa varmistaaksesi, että alempi lähtevä varsi on kuormitettu, välttäen voimakasta iskua ja tärinää; irrota nostolaite kuten tarvitaan ennen sen asettamista kaappiin.

Tosimaailman sovellusten tapaustutkimus

Tapaus: Suuri teollisuuspuisto Etelä-Kiinassa osti 50 sivulle asennettavaa Usune-sisäimurikatkaisijaa (malli VS1-12/1250-25) tuotantolaitoksen sähkönjakelujärjestelmään. Puistossa toimii useita tuotantolinjoja Vaihtoehtoisesti, mikä vaatii toistuvaa tehonvaihtoa ja suurta luotettavuutta oikosulkuvirtakatkoksen yhteydessä. Siitä lähtien asennus ja käyttöönotto vuonna 2024, tuotteet ovat toimineet vakaasti 12 kuukautta peräkkäin ilman vikoja, suojaa ja ohjaa tehokkaasti sähköjärjestelmää, vähentää laitteiden seisokkeja ja parantaa puistoa tuotannon tehokkuutta. Paikallisena kiinalaisena toimittajana Usune tarjosi täydelliset asennusohjeet paikan päällä ja myynnin jälkeiset huoltopalvelut, jotka ansaitsevat suurta kiitosta asiakkaalta.

FAQ

Q1: Entä jos katkaisijan todellinen toimintaympäristö ylittää normaalit vaatimukset?

A1: Jos ympäristön lämpötila, kosteus, korkeus jne. ylittävät normaalit vaatimukset, ota yhteyttä valmistaja Usein heti. Ammattitaitoinen tekninen tiimi suorittaa paikan päällä kyselyn ja mukauttaa a tuoteratkaisu, joka on mukautettu erityiseen ympäristöön katkaisijan vakaan toiminnan varmistamiseksi erityisissä olosuhteissa ehdot. Vastuullisena toimittajana Usune on sitoutunut tarjoamaan yksilöllisiä ratkaisuja jokaiselle asiakkaalle.

Kysymys 2: Kuinka ylläpitää sivulle asennettua Usunen sisätyhjiökatkaisinta sen käyttöiän pidentämiseksi?

A2: Rutiinihuolto sisältää pääasiassa kolme kohtaa: Puhdista ensin eristyspinta säännöllisesti likaantumisen estämiseksi kertyminen eristyskykyyn vaikuttavista vaikutuksista; toiseksi, tarkista säännöllisesti energian varastointitila, avaus-/sulkemisosoittimet ja johdotukset, joilla varmistetaan, ettei löystymistä tai vaurioita ole; kolmanneksi, suorita manuaalinen ja sähköinen toimintatestit 6 kuukauden välein käyttömekanismin joustavuuden ja luotettavuuden tarkistamiseksi. Lisäksi, tehdas tarjoaa yksityiskohtaisen huolto-oppaan ja myynnin jälkeisiä ohjeita, jotka auttavat käyttäjiä ylläpitämään tuotetta tieteellisesti.
