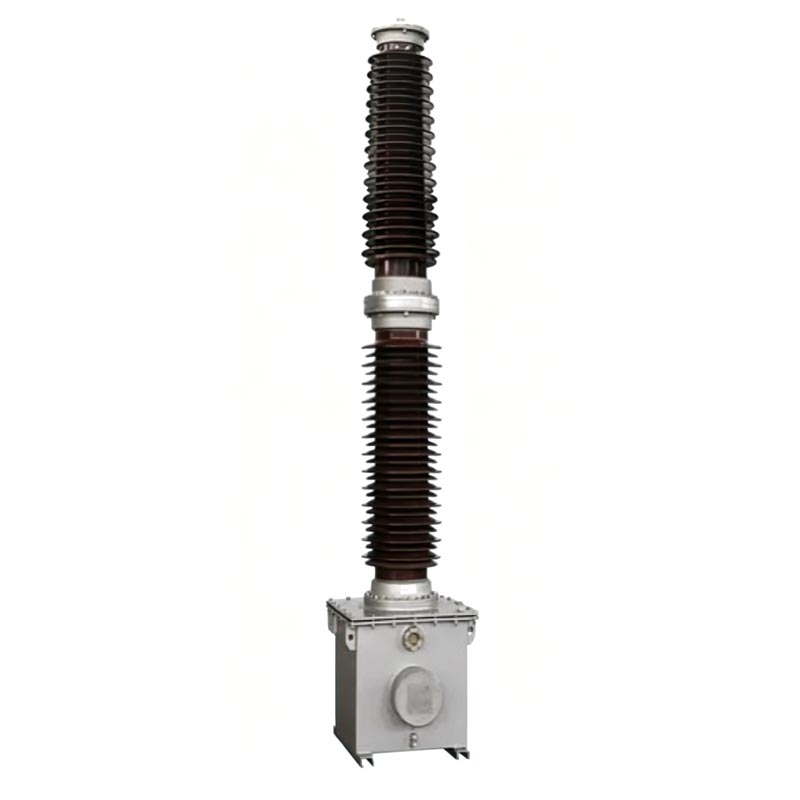

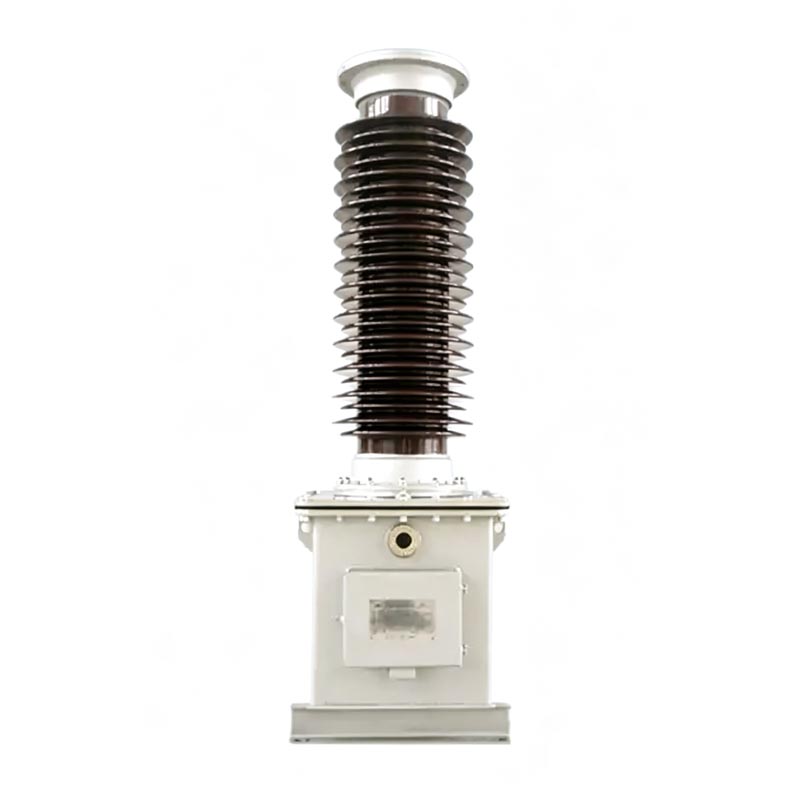

Ulkoinen jännitemuuntaja

Usune TYD -sarjan ulkojännitemuuntaja kattaa kaikki jännitetasot 35kV - 220kV ja muuntaa korkeajännitteitä järjestelmät 100/√3 V tai 100 V standardipienjännitesignaaleihin energianmittauksen, jännitteen mittauksen, releen suojaus ja verkon synkronoinnin todentaminen. Perinteisiin sähkömagneettisiin jännitemuuntajiin verrattuna, Tässä tuotteessa on myös voimalinjan kantoaallon tiedonsiirtokytkentä, joka välttää ferroresonanssiongelmat. Sen kokonaisuus rakenne on luotettava, mikä varmistaa korkeajännitteisten sähköverkkojen pitkän aikavälin turvallisen ja vakaan toiminnan, mikä tekee siitä ytimen tukilaite älykkään verkon rakentamiseen.

Kondensaattorin jännitemuuntaja

TYD-35 (66, 110/220)kV-0,01 (0,02)

Yleiset ohjeet

Tuotemallin selitys

TYD-sarjan mallikoodit määrittelevät selkeästi tuoteparametrit ja soveltuvat skenaariot, mikä helpottaa suunnittelua valinta ja asennus paikan päällä. Koodaussäännöt ovat seuraavat:

1. Mallin rakenne: TYD ① – ② ③

- TYD: Kapasitiivisen jännitemuuntajan koodi
- ①: Järjestelmän nimellisvaihejännite (yksikkö: kV)
- ②: Jännitteenjakajan nimelliskapasitanssi (yksikkö: μF, valinnainen 0,01 μF, 0,02 μF)
- ③: Toiminnallisen ominaisuuden päätekoodi

2. Suffiksikoodin selitys:

- H: Saastumista kestävä tyyppi, sopii erittäin saastuneille alueille
- G: Korkean paikan tyyppi, sopii yli 2000 metrin korkeudelle
- F: Sopii neutraalipisteisiin, jotka eivät ole tehokkaasti maadoitettuja

3. Tyypillinen malliesimerkki

TYD110/√3-0.02FH, edustaa 110kV jännitetasoa, jännitteenjakajan nimelliskapasitanssi 0.02μF, sopii nollapisteen tehottomasti maadoitetut järjestelmät ja luokan D saasteympäristöt, kapasitiivinen jännitemuuntaja.

Ydintoiminnot

1. Tarkka mittaus ja jännitteen mittaus

Mahdollistaa erittäin tarkan jännitteen ja energian mittauksen, mikä varmistaa sähköverkon tarkan asettamisen kulutustiedot.

2. Sähköverkon suojaus ja automaattinen ohjaus

Tarjoaa vakaat jännitesignaalit releen suojaukseen, sähköverkon automaattiseen ohjaukseen ja synkronointiin varmennus, joka mahdollistaa nopean reagoinnin järjestelmävioihin.

3. Sähkölinjan tiedonsiirtokytkentä

Toimii kytkentäkondensaattorina voimalinjan kantoaaltoviestinnässä, jolloin saadaan voimalinjan signaalin lähetys ilman lisäjohdotus.

Toteutusstandardit

Outdoor Voltage Transformerin koko tuotanto- ja testausprosessi noudattaa tiukasti kansallisia arvovaltaiset standardit, jotka täyttävät täysin tekniset hyväksymisvaatimukset:
- GB/T20840.1-2010 "Instrumenttimuuntajat - Osa 1: Yleiset tekniset vaatimukset"
- GB/T20840.5-2013 "Instrumenttimuuntajat - Osa 5: Kapasitiivisen jännitteen tekniset lisävaatimukset Transformers"
- GB/T19749-2005 "Kytketyt kondensaattorit ja kapasitiiviset jännitteenjakajat"

Sovellettavat ympäristöolosuhteet

Outdoor Voltage Transformerilla on erinomainen sopeutumiskyky ympäristöön ja se voi toimia vakaasti monimutkaisissa olosuhteissa ulkoolosuhteet. Sovellettavat vakioparametrit ovat seuraavat:
- Asennusskenaariot: Soveltuu sekä sisä- että ulkokäyttöön
- Ympäristön lämpötila: -40 ℃～+45 ℃ (Erikoisolosuhteet voidaan mukauttaa ja neuvotella)
- Tuulen enimmäisnopeus: ≤150 km/h
- Nimelliskorkeus: ≤2000m (G-tyypin korkean tason versio mukautuu korkeampiin korkeuksiin)
- Jään paksuus: ≤10mm
- Saastumisenestoluokitus: Vakioluokka D (ryömintäetäisyys ≥ 43,3 mm/kV), valinnainen luokka E (ryömintäetäisyys ≥) 53,7 mm/kV)

Tuotteen rakenteelliset edut

Usune TYD -sarjan CVT käyttää modulaarista integroitua rakennetta, joka koostuu kahdesta ydinosasta: kapasitiivisesta jännitteestä jakaja ja sähkömagneettinen laite. Rakenne on vankka ja kestävä:

1.High-sturth kapasitiivinen jännitteen jakaja

Käyttää korkealaatuista ohutkalvo- ja kondensaattoripaperikomposiittieristettä. Kondensaattorielementtejä on useita kytketty sarjaan posliiniholkin sisällä, tyhjiökyllästetty korkealaatuisella eristeöljyllä. Täysin tiivistetty rakenne on varustettu öljynkompensointilaitteella sisäisen jännitteen vakauden ylläpitämiseksi ja öljyn poistamiseksi vuoto- ja kosteusongelmia. Pulttikokoonpanorakenne varmistaa kätevän asennuksen ja turvallisen liitännän.

2. Integroitu sähkömagneettinen laite

Sisältää sisäänrakennetun välimuuntajan, kompensoivan reaktorin ja nopeasti kyllästyvän reaktorin vaimentimen, kaikki suljettuina öljytäytteisessä terässäiliössä. Se on esiasennettu pienjännitejakajan kanssa ennen tehtaalta lähtöä, varmistaa eristävän öljyjärjestelmän täydellisen eristämisen ja poistaa keskinäiset häiriöt.

3. Turvallisuussuojasuunnittelu

Varustettu erillisillä vaimennus-, maadoitus- ja kantoaaltoliittimillä, joissa on selkeät merkinnät. Monipuolinen suoja rakenteet estävät tehokkaasti turvallisuusriskit, kuten suurjännitevuodot ja toissijaisten laitteiden vauriot.

Engineering Application Cas

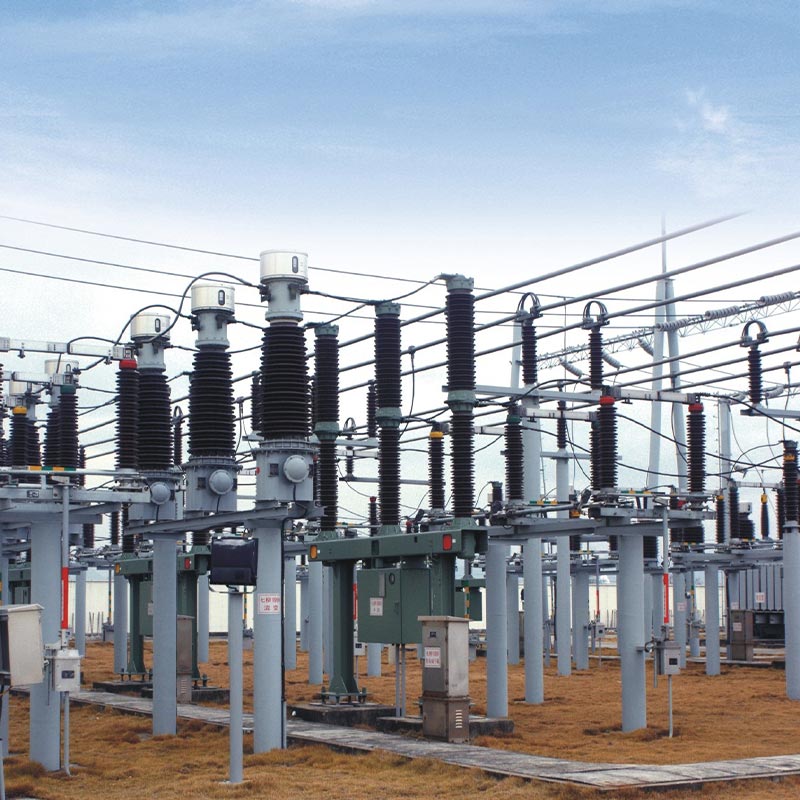

Korkealaatuisena korkeajännite-CVT-laitteiden toimittajana Usunen TYD-sarjan jännitemuuntajat ovat olleet sovellettiin menestyksekkäästi avainhankkeeseen 110 kV:n kaupunkien sähköverkon saneerauksessa Zhoushanissa, Zhejiangin maakunnassa. The projekti valitsi klassisen mallin TYD110/√3-0.02FH, joka sopii paikallisten monimutkaisiin käyttöolosuhteisiin rannikkoalue, jossa on voimakas saastuminen ja ei-tehokkaasti maadoitettu neutraali piste.
Tämän sähköaseman alkuperäinen laitteisto kärsi epävakaasta jännitteen mittauksesta ja heikosta häiriönestosta kykyjä. Sen jälkeen kun CVT:t on korvattu Usune TYD -sarjan CVT:illä, laitteet ovat toimineet vakaasti pidempään. yli 3 vuotta, säilyttäen tarkan mittauksen ja vakaan signaalilähdön jopa ankarissa ympäristöissä, kuten korkealla kosteus, suolasuihku ja voimakkaat tuulet. Tämä tarjoaa luotettavan tuen sähköaseman releen suojaukselle ja kantajalle viestintä, parantaa tehokkaasti luotettavuutta alueellisen sähköverkon toimintaa, vähentää laitteita vikatiheys ja tuotteen erinomainen säänkestävyys ja saastumisenkestävyys.

Käyttö- ja huoltotiedot

1. Ydintoimintaparametrit

- Pitkäaikainen käyttö: 1,2 kertaa nimellisjännite (1,2 Un)
- Lyhytaikainen ylikuormitus: Voi toimia 30 sekuntia 1,5 Unin jännitteellä
- F-tyypin omistettu: Voi toimia jatkuvasti 8 tuntia 1,9 Unin jännitteellä

2. Päivittäiset huoltovaatimukset

- Tarkasta säännöllisesti laitteen tiivistyskunto eristävän öljyn vuotamisen estämiseksi;
- Varmista vaimennusliittimien d1 ja d2 luotettava kytkentä; avoimen piirin toiminta on ehdottomasti kielletty;
- Kun N- ja X-liittimet eivät ole kytkettyinä kantoaaltolaitteeseen, ne on oikosuljettava luotettavasti;
- Tiivistepulttien ja öljyntäyttöaukon tiivisterakenteiden luvaton purkaminen on kiellettyä;
- Öljyn rutiininäytteenottoa ja sähkömagneettisen yksikön testausta ei vaadita öljyn aiheuttamien turvallisuusriskien välttämiseksi taso laskee.

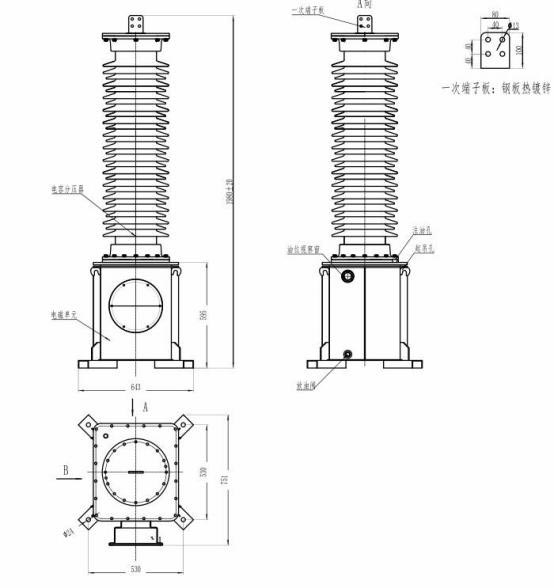

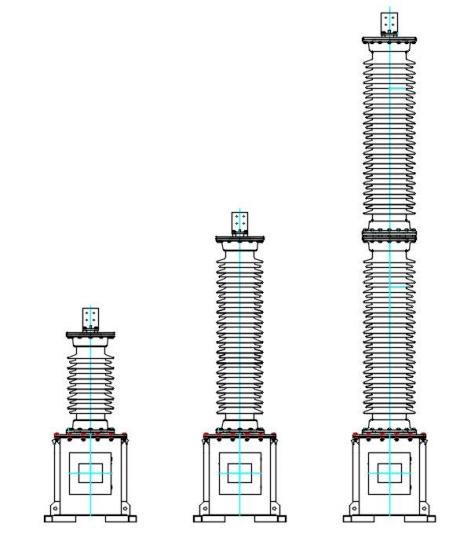

Tuotteen mitat.

Projektin viite

Cas-avaruuden raketin laukaisuprojekti

Testiraportti

FAQ

Q1: Mitkä ydintestit on suoritettava ennen Usune TYD -sarjan CVT:n käyttöönottoa?

Kolme ydintestiä on suoritettava DL/T596-1996-standardin mukaisesti: Ensinnäkin kapasitanssi ja dielektrisyys kondensaattorin jakajan häviö on testattava siten, että kapasitanssin arvo poikkeaa tyyppikilvestä ≤ 2 % ja dielektrisen häviön tangentti ≤0,002. Toiseksi sähkömagneettisen yksikön eristysresistanssi on testattava käyttämällä a 2500 V megaohmimittari, kunkin liittimen eristysvastus maahan ≥ 500 MΩ. Kolmanneksi tarkkuuskalibrointi testi vaatii suurjännitejohtimien kulman lisäämistä hajakapasitanssihäiriöiden vähentämiseksi ja sen varmistamiseksi mittaustarkkuus.

Q2: Mitkä ovat tärkeimmät varotoimet ulkojännitemuuntajan asennuksessa paikan päällä?

Ensinnäkin kondensaattorin jakaja ja sähkömagneettinen laite ovat yhteensopivia, ja ne on asennettava nimikilven numerot; niitä ei voi vaihtaa mielivaltaisesti. Toiseksi sähkömagneettisen yksikön nostoreiät öljysäiliötä on käytettävä nostamiseen; kondensaattorin posliiniholkin nostaminen on kielletty laitteiden estämiseksi vahinkoa. Kolmanneksi perustus on kiinnitettävä M20-suurlujilla pulteilla ja laitteen kokonaiskallistuksen on oltava ei ylitä 2/1000 mm. Neljänneksi varmista, että X-liitin on luotettavasti maadoitettu ja vaimennusliitin on kunnolla kiinni kytkettynä välttääksesi laitevauriot.

Q3: Mihin skenaarioihin H-, G- ja F-liitemallit sopivat?

H on saastumista estävä tyyppi, joka sopii erittäin saastuneisiin ja erittäin syövyttäviä ympäristöihin, kuten rannikkoalueisiin ja teollisuuskaivokset; G on korkean korkeuden tyyppi, joka on optimoitu korkealle, matalalle jännitteelle ja matalalle lämpötilalle ympäristöt, jotka sopivat yli 2000 metrin korkeuteen; F on järjestelmään mukautuva tyyppi, joka on erityisesti suunniteltu neutraalipisteelle ei-tehokkaasti maadoitetut tehojärjestelmät, joilla on suurempi ylijännitetoleranssi, soveltuvat erikoissähköverkkoon käyttöolosuhteet.

Tehtaan lujuus ja huoltotakuu

Zhejiang Usune Electric on ammattimainen korkeajännitteisten sähkölaitteiden tehdas, joka integroi T&K-, tuotannon, ja myynti. Vuosien kokemuksella suurjännitemuuntaja-alalta sillä on täydellinen tuotantojärjestelmä ja tiukat laaduntarkastusprosessit. Kaikki TYD-tuotteet ovat läpäisseet kansallisen standardin testauksen, mikä takaa vakaan suorituskyky ja korkea kustannustehokkuus. Standardoituja tuotteita ja räätälöityjä ratkaisuja voidaan tarjota sen mukaan eri jännitetasot, ympäristöolosuhteet ja sähköverkkovaatimukset tarjoavat luotettavan korkean jännitteen maailmanlaajuisten voimahankkeiden tukilaitteet.
