Usune TYD -sarjan 110 kV Pt Voltage Transformer on korkean suorituskyvyn kapasitiivinen jännitemuuntaja erityisesti suunniteltu 110 kV suurjänniteverkkoihin. Tuote ottaa käyttöön kapasitiivisen jännitteenjakoperiaatteen ja täysin tiivistetty öljypohjainen rakenne, joka välttää perinteisten muuntajien puutteet, kuten suuret ja heikot on häiriönkestävä, ja sillä on erinomainen saastumisenkestävyys, alhaisten lämpötilojen sietokyky ja tuulenkestävyys. Tämä laitteet integroivat mittaus-, suojaus- ja kantoaaltoviestinnän kytkentätoiminnot ja ovat ydintuki laite 110kV voimansiirto- ja muunnosjärjestelmien älykkääseen käyttöön ja ylläpitoon.
110 kV Pt Voltage Transformer noudattaa tiukasti kansallisia standardeja GB/T20840.1-2010, GB/T20840.5-2013 ja GB/T19749-2005. Sen suunnittelu-, tuotanto- ja testausprosessit ovat standardoituja, ja kaikki suorituskykyparametrit täyttävät teholaitteiden ennaltaehkäisevän testauksen tekniset tiedot.
Yleiset ohjeet
- TYD: Erikoiskoodi kapasitiivisille jännitemuuntajille
- 110/3: järjestelmän, johon se on yhteensopiva, nimellisvaihejännite on 110 kV
- 0,02: Kapasitiivisen jännitteenjakajan nimelliskapasitanssi on 0,02 μF
- Liitteen tunnuskoodi: H - Saastumisenestotyyppi; G - Korkean korkeuden tyyppi (sopii yli 2000 metrin korkeuteen);
F - Soveltuu neutraalipisteisiin ei-tehokkaasti maadoitettuihin järjestelmiin
Esimerkki: TYD110/3-0.02FH edustaa kapasitiivista jännitemuuntajaa, joka sopii 110kV nollapisteeseen ei-tehokkaasti maadoitetut sähköverkot, joiden nimelliskapasitanssi on 0,02 μF ja korkea saastumisenestoluokitus.

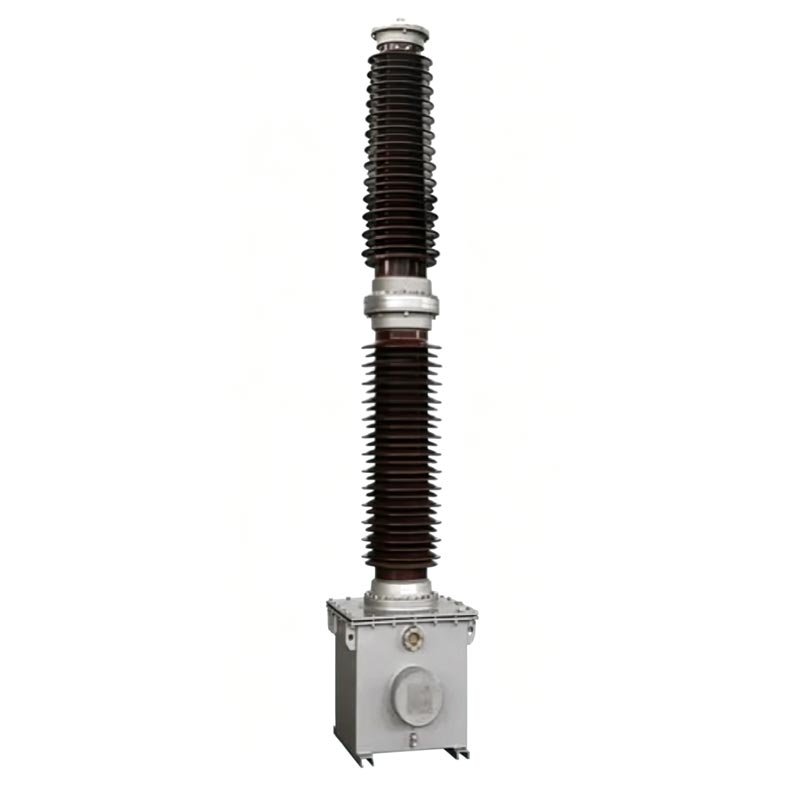

Koostuu yhteen pinotuista kytkentäkondensaattoreista ja jännitteenjakokondensaattoreista. Useita kondensaattoreita elementit on kytketty sarjaan posliiniholkin sisällä. Se käyttää korkealaatuista ohutta kalvoa ja kondensaattoripaperia Komposiittidielektrinen ja tyhjiökyllästetty korkealaatuisella eristeöljyllä. Laitteessa on täysin suljettu rakenne, jossa on sisäänrakennettu öljynkompensointilaite vakaan sisäisen paineen ylläpitämiseksi, öljyvuotojen estämiseksi, eliminoi paikan päällä tapahtuvan näytteenoton tarpeen, eristä tehokkaasti ulkoisen kosteuden ja epäpuhtaudet ja varmistaa vakaan eristyskyky.

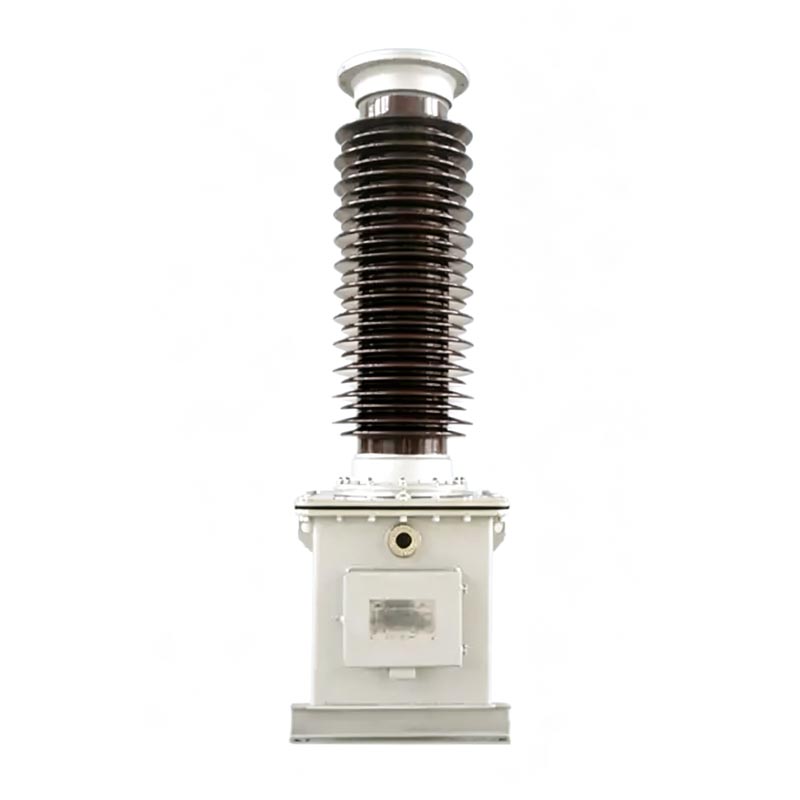

110 kV Pt Voltage Transformer on kokonaan suljettu öljytäytteiseen terässäiliöön (joka toimii myös kondensaattorikanta), mukaan lukien välimuuntaja, kompensoiva reaktori ja nopea kyllästysreaktori vaimennin. Se on esiasennettu pienjännitteisen jakokondensaattorin kanssa ennen tehtaalta lähtöä. Sähkömagneettinen yksikkö ja kondensaattorin jakajan öljypiiri on täysin eristetty, mikä varmistaa häiriöiden puuttumisen ja vakaan toiminnan. Toissijaiset johdotukset ja kantoaaltoliittimet sijaitsevat keskeisesti säiliön sivuseinässä olevassa kytkentärasiassa, selkeästi merkitty helpon johdotuksen ja huollon paikan päällä.
Pienennä ulostuloa tarkasti, jotta saadaan tavallinen matalajännitesignaali, joka tarjoaa luotettavan datatuen teholle verkkoenergian mittaus ja reaaliaikainen jännitteenvalvonta.
Varustettu relesuojauksella ja automaattisella ohjauslaitteilla, se mahdollistaa sähköverkon vikojen tunnistamisen, synkronoinnin todentaminen ja linjasuojaus, joka ehkäisee laitevaurioita ja sähköverkkoonnettomuuksia jännitteen poikkeavuuksia.
Toimii erillisenä kytkentäkondensaattorina voimalinjan kantoaaltoviestintään ja tarjoaa vakaan signaalikanavan sähköverkon tiedonsiirto ja etäkäyttö ja -huolto.
- Yhteensopivat käyttöolosuhteet: 50/60Hz AC virtajärjestelmä
- Toissijainen lähtöjännite: 100/√3V, 100V (vakiotiedot)
- Dielektrisen häviön tangentti: ≤0,002
- Kondensaattorivirhe: Enintään ±2 % tyyppikilven nimellisarvosta
- Eristysvastus: ≥500MΩ (mitattu 2500V megaohmimittarilla)
- Ylijännitekäyttökyky: Pitkäaikainen käyttö 1,2-kertaisella nimellisjännitteellä; lyhytaikaista toimintaa 1.5
kertaa nimellisjännite 30 sekunnin ajan; Tyyppi F voi toimia yhtäjaksoisesti 8 tuntia 1,9-kertaisella nimellisjännitteellä
- Käyttölämpötila: -40 ℃ ~ + 45 ℃ (muokattavissa erityisolosuhteisiin)
- Suurin tuulenvastus: 150 km/h
- Sovellettava korkeus: ≤2000m (korkeammat mallit saatavilla pyynnöstä)
- Suurin jäänpaksuus: 10 mm
- Saastumisenestoluokitus: Vakioluokka D (ryömintäetäisyys ≥ 43,3 mm/kV), valinnainen luokka E (ryömintäetäisyys ≥)
53,7 mm/kV)

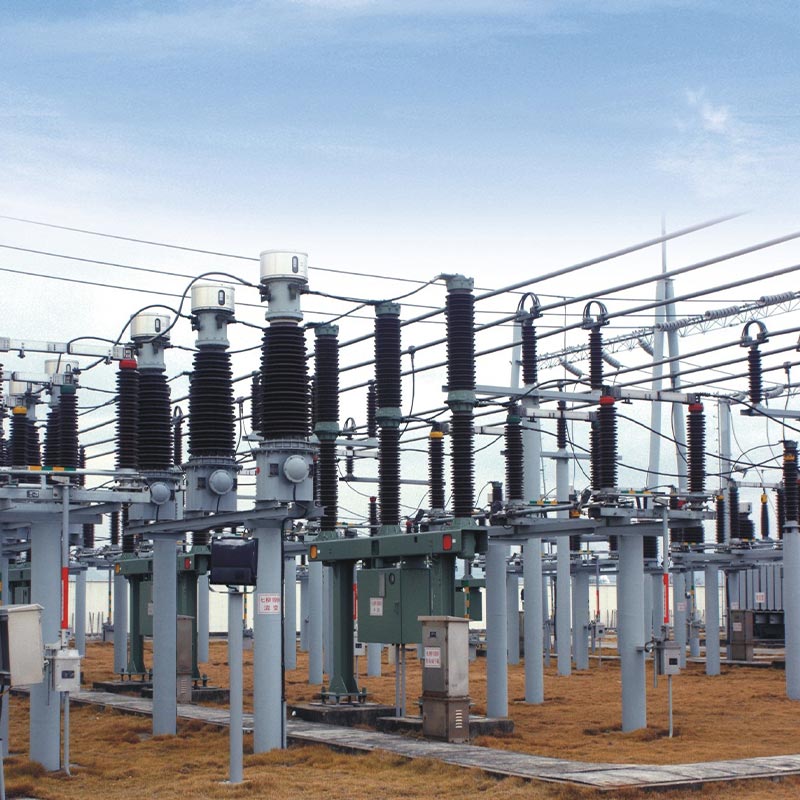

Usune TYD110/3-0.02FH saastumista estävä 110 kV Pt Voltage Transformer sovellettiin onnistuneesti ulkokäyttöön Zhejiangin maakunnassa sijaitsevan 110 kV:n alueellisen sähköaseman kunnostusprojekti. Tämä sähköasema palvelee ympäristöä teollisuuspuistot ja asuinalueet, jotka edellyttävät erittäin korkeaa virransyötön vakautta ja laitteiden luotettavuutta. Sijaitsee rannikkoalueella, jossa on korkea kosteus, korkea suolasuihku ja voimakas saastuminen ja usein merituulet, projekti vaatii tiukkaa saastumisenesto-, korroosionesto- ja ikääntymisenestokykyä korkeajännitteeltä varusteita.
Laitteet nostettiin, asennettiin ja otettiin käyttöön tiukasti valmistajan ohjeiden mukaisesti ennen käyttöönottoa. Kahden vuoden paikan päällä tehty käyttö ja huolto sekä säännölliset testaustiedot osoittavat tämän ydinparametrit, kuten laitteiden kapasitanssi ja dielektrinen häviö, vastaavat jatkuvasti kansallisia standardeja ongelmia, kuten öljyvuoto, epänormaali melu tai parametrien poikkeama. Sen erinomainen likaantumisenesto ja korroosionesto rakenne vastustaa tehokkaasti rannikkosuolan ja kostean ilman korroosiota välttäen yleisiä vikoja, kuten eristyksen vanheneminen ja jännitevaihtelut perinteisissä instrumenttimuuntajissa. Se täydentää vakaasti tehoa mittaus, jännitteen valvonta ja kantoaallon tiedonsiirtokytkentä, joka varmistaa jatkuvan ja turvallisen virransyötön sähköasemalle ja varmistaa tuotteen vakauden ja mukautuvuuden ankarissa ulko-olosuhteissa.
Laite toimitetaan täydellisenä sarjana kondensaattorin jännitteen jakaja + sähkömagneettinen laite. Asennus on pakollinen noudata tarkasti nimikilven numeroita; mielivaltainen sekoittaminen ja vaihtaminen on ehdottomasti kielletty. Varusteita varten nostoa varten on käytettävä sähkömagneettisen yksikön öljysäiliön nostoreikiä; suora nosto kondensaattorin posliiniholkit on kielletty. Perustus kiinnitetään M20 lujilla pulteilla ja haalari asennuksen kallistuskulma on ≤2/1000mm laitteiden vakaan toiminnan varmistamiseksi.
Avainjohdotusvaatimukset: Pellin liittimet d1 ja d2 on liitettävä luotettavasti; avoimet piirit ovat ehdottomasti kielletty. Kun N- ja X-liittimet eivät ole kytkettyinä kantoaaltolaitteeseen, ne on oikosuljettava luotettavasti. aikana Laitteen käytössä, liittimen X on oltava suoraan ja luotettavasti maadoitettu, jotta korkeajännite ei pääse sisään toissijainen kotelo, vahingoittaa laitteita ja vaarantaa henkilökohtaisen turvallisuuden.
Laitteessa on täysin tiivis, öljyyn upotettu rakenne, joka varmistaa vakaan suorituskyvyn ja poistaa tarpeen rutiiniöljynäytteiden ottoa ja testausta varten. Säännöllinen huolto vaatii vain säännöllisin väliajoin laitteen tiivistyksen tarkastuksia kunto, liittimien tiiviys ja vianetsintä epänormaalien ääneen, toisiojännitepoikkeamien ja äkillisten jännitepiikkejä avoimessa kolmiokytkennässä. Laitteen kiinnityspulttien ja tiivisteiden luvaton purkaminen rakenne on ehdottomasti kielletty. Kondensaattorin jakajaa ja sähkömagneettista laitetta ei saa purkaa ilman valmistajan lupa. Kun laite on romutettu, se on luovutettava paikalliselle ympäristölle suojeluosasto keskitetystä ja vaarattomasta hävittämisestä ympäristön saastumisen estämiseksi.
H on saastumista kestävä tyyppi, joka soveltuu rannikkoalueille ja erittäin saastuneisiin teollisuusskenaarioihin parannetulla ryömintäetäisyys ja korroosionkestävyys; G on korkean korkeuden tyyppi, joka on optimoitu yli 2000 metrin korkeuteen alueille, sopii matalajännitteisiin ja voimakkaisiin ultraviolettiympäristöihin; F on erityinen tyyppi neutraalipisteelle, joka ei ole tehokas maadoitus, vahvemmalla ylijännitetoleranssilla, sopii vastaaviin sähköverkkojärjestelmiin. Sopiva malli voidaan valita hankkeen maantieteellisen ympäristön ja sähköverkkojärjestelmän perusteella.
D1 ja D2 ovat pellin liittimet. Niiden avaaminen aiheuttaa pellin vian, joka laukaisee sisäisiä ylijännitepiikkejä ja aiheuttaa pysyviä vaurioita kondensaattoreille ja sähkömagneettisille yksiköille. Kun kantolaitetta ei ole kytketty, irrottamalla liittimet N-X päästää korkean jännitteen toisioliitäntärasiaan ja polttaa toissijaisen valvonta- ja suojalaitteet ja turvallisuusonnettomuuden aiheuttaminen. Pääteliitäntöjen luotettavuuden tulee olla tarkastettu ennen laitteen käyttöönottoa.
Ei, säännöllistä öljynäytteiden ottoa ja testausta ei vaadita. Sähkömagneettinen yksikkö toimii matalalla jännitteellä ja a täydellinen sarja tiivistys- ja suorituskykytestejä on suoritettu ennen tehtaalta lähtöä, mikä takaa luotettavan tiivistyskyky. Näytteenotto paikan päällä häiritsee laitteiston sisäistä painetasapainoa, mikä johtaa mahdolliset ongelmat, kuten öljytason lasku, kosteuden tunkeutuminen ja eristyksen heikkeneminen. Vain rutiinitarkastukset tarve tarkistaa tiivisteiden eheys ja sähköisten parametrien vakaus. Jos parametrit ovat epänormaaleja, ota yhteyttä valmistajaan erikoistestauksia varten.
